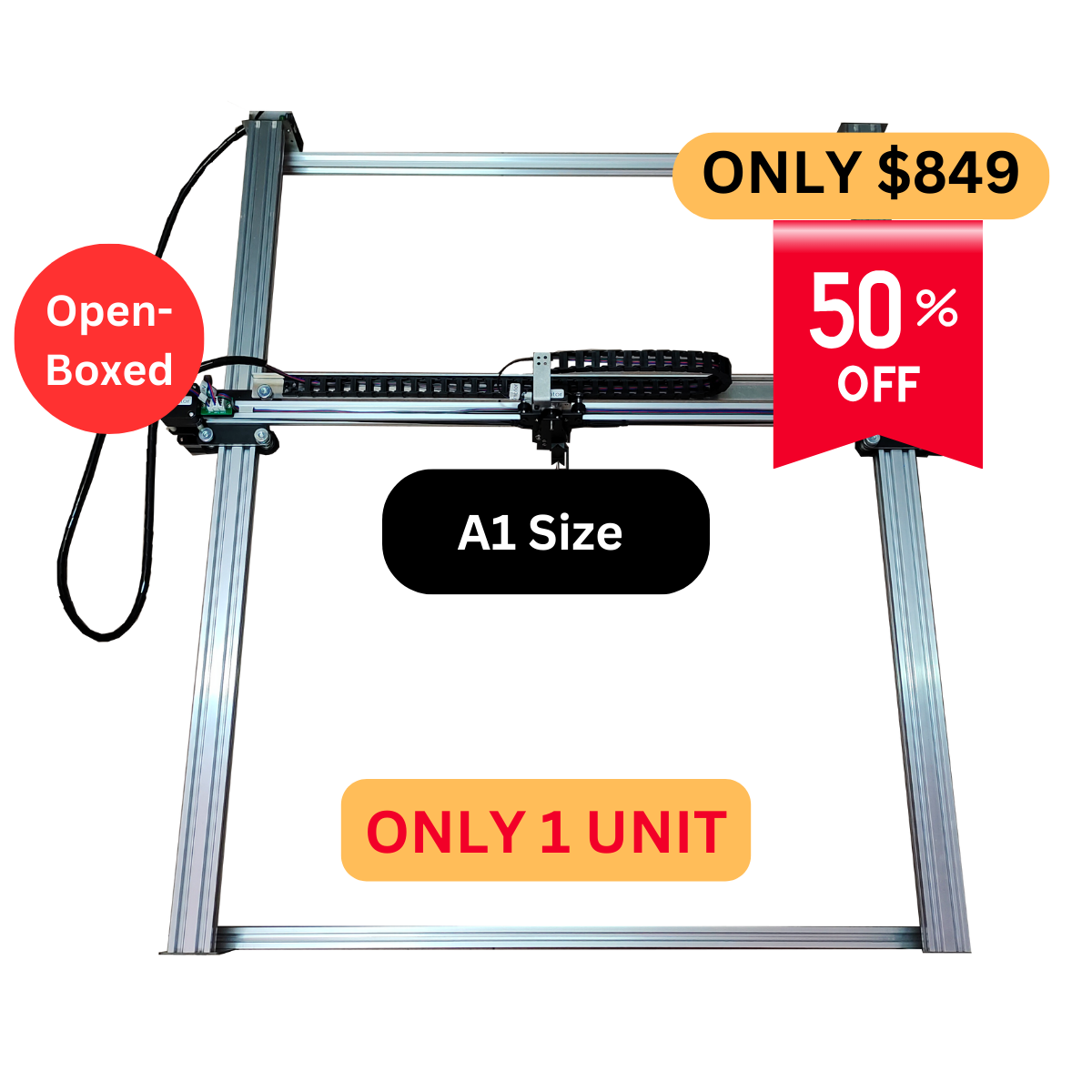

جهاز iDraw H مفتوح الصندوق A1 جهاز رسم روبوت بقلم رسم آلة كتابة آلة توقيع | UUNA TEK

جهاز iDraw H مفتوح الصندوق A1 جهاز رسم روبوت بقلم رسم آلة كتابة آلة توقيع | UUNA TEK

Dhs. 3,181.00 AED
Dhs. 6,366.00 AED Dhs. 3,181.00 AED
Sale Sold out
Shipping calculated at checkout.
القابس

يسعدنا أن نقدم نسخًا مفتوحة الصندوق من آلات رسم قلم iDraw H A1 Plotter بأسعار رائعة! تم إرجاع هذه الآلات من قبل العملاء الذين فتحوا الصناديق لكن قرروا إرجاعها لأسباب غير معروفة عبر أمازون. نؤكد لكم أن جميع الوظائف والملحقات كاملة وقد تم فحصها بدقة من قبل مستودعاتنا المحلية.

نقدم لكم آلة رسم قلم iDraw H A1 Plotter روبوت الرسم ذات التنسيق الكبير مفتوحة الصندوق | UUNA TEK، الحل الأمثل لإنشاء الأعمال الفنية والمشاريع التصميمية على نطاق أوسع. تم تصميم هذه الآلة المتخصصة لمهام مثل الفنون التوليدية، تصميم الأزياء العرقية، وسم الجلد للحقائب، ورسم الخطوط المساعدة للمنتجات الميكانيكية، وضغط خطوط الطي للأشغال اليدوية، وغيرها.

View full details

هل تبحث عن جهاز رسم بالقلم بدقة عالية وبحجم متوسط إلى كبير؟

يوفر iDraw H A1 الدقة والتنوع والموثوقية للرسم والكتابة اليدوية والنقش بالليزر. مثالي لـ:

  • الفن التوليدي
  • الخط العربي
  • الرسم الهندسي
  • الحرف اليدوية وعلامات الجلد

Shipping, Warranty & Support

🌍

Free Worldwide Shipping

Delivered anywhere in the world at no extra cost.

🔄

30-Day Easy Returns

Hassle-free returns or exchanges within 30 days.

💎

Lifetime Care Guarantee

Support for your machine for its entire lifetime.

📞

Dedicated Customer Support

Help available via email, chat, or Zoom.

🎓

Free Personal Training

Learn to set up and use your machine easily.

الميزات الرئيسية

  • تقنية سلسلة السحب

    اختبر الرسم السلس حتى عند السرعات العالية، بفضل آلية سلسلة السحب المبتكرة. هذا يضمن تشغيلًا سلسًا وإخراجًا دقيقًا مع كل ضربة.

  • إمكانية التثبيت العمودي

    مصمم للمرونة، يمكن تركيب iDraw H بسهولة بشكل عمودي، مما يتيح إنشاء أعمال فنية كبيرة الحجم بسهولة ودقة.

  • خيارات الحجم العليا:

    اختر من بين الأحجام A2 أو A1 أو A0، مع مساحة واسعة لتحويل أفكارك الكبرى إلى واقع. النسخة A1 بقياس 23.4 × 33.1 بوصة، توفر لوحة كبيرة لمشاريعك الإبداعية.

  • محركات ستيبر قوية

    مزود بأربعة محركات خطوية 42* (وعدد أكبر لأحجام A1/A0)، مما يضمن أداءً قويًا حتى مع المخططات الأكبر حجمًا.

  • سرعة لا مثيل لها

    بسرعة كتابة تصل إلى 0-12,000 مم/دقيقة، يجعل إصدار UUNA TEK H عمل مشاريعك الإبداعية سريعًا مع الحفاظ على نفس الدقة التي تميز علامتنا التجارية.

  • دعم برمجي شامل

    متوافق مع ويندوز 7/8/10/11 أو أحدث (Inkscape)، ماك أو إس (Inkscape للكتابة والرسم، Lightburn للنقش بالليزر)، ولينكس، مما يضمن أن لديك الأدوات المناسبة تحت تصرفك.

  • مصمم للدقة

    بدقة ميكانيكية تبلغ Y:0.01 مم و X:0.01 مم، تُعد نسخة UUNA TEK H تجسيدًا للكمال.

  • اتصال سهل الاستخدام

    اتصل بسلاسة عبر USB أو البلوتوث، مما يجعله متعدد الاستخدامات وسهل الوصول للجميع.

  • مواد إطار عالمية المستوى

    مصنوع من مزيج من ملف الألمنيوم وصفائح الفولاذ، مما يضمن المتانة وطول العمر.

  • طاقة قابلة للتكيف

    يعمل ضمن نطاق جهد واسع (110 فولت-220 فولت)، وهو جاهز للعمل أينما كنت.

  • خيارات ليزر متعددة الاستخدامات

    اختر من رؤوس الليزر بقوة 500 مللي واط إلى 15 واط لنقش الخشب والبلاستيك والجلد والورق.

iDraw H A2 vs A1 vs A0 – Choosing the Right Size

Size Dimensions Best Use Cases
A2 16.5 x 23.4 inches Compact drawings, calligraphy, small-scale generative art
A1 23.4 x 33.1 inches Medium artwork, prototypes, classroom use
A0 33.1 x 46.8 inches Large-format designs, detailed calligraphy, large generative art projects

إشعار

UUNA TEK® H A0/A1/A2 هي مشتقات من UUNA TEK® H A3 قلم تخطيط بدون قاعدة، تم إعادة تصميمها خصيصًا لمنطقة تخطيط أكبر.

حتى مع العربة المحسنة، تحتاج هذه النماذج الأكبر عمومًا إلى التشغيل بسرعات أبطأ من UUNA TEK® H A3 العادية لتحقيق نفس الجودة.

لتقليل تكلفة الشحن ومخاطر التلف، تُشحن هذه النماذج مجزأة جزئيًا، وسنقوم بالشحن مباشرة من مصنعنا في الصين. بسبب تكلفة الشحن العالية هذه، لا نقبل الإرجاع أو الاسترداد، لكن يمكننا توفير قطع غيار مجانية لأي أجزاء معيبة والتأكد من عملها. يمكننا فقط تقديم استرداد كامل بسبب مشكلة جودة وعدم القدرة على تقديم حل.

يجب أن يتم فرض ضريبة الاستيراد من قبل الجمارك الخاصة بكم

إنها كبيرة جدًا.

هذه الوحدات مصنوعة حسب الطلب، بإنتاج محدود، مما سيستغرق شهرًا واحدًا على الأقل للإنتاج و5-10 أيام عمل على الأقل للشحن. راسلنا عبر البريد الإلكتروني uunatek@gmail.com لتأكيد كل شيء بعد تقديم الطلب.

يرجى ملاحظة أنه كلما كانت الآلة أكبر، زاد الانحراف. تحتوي آلة A2-A0 على انحراف يصل إلى 0.5 مم على المحور X وحتى 0.6 مم على المحور Y. من الممكن أن يصبح حزام النقل أو أجزاء أخرى مرتخية أثناء النقل بسبب النقل عبر الحدود لمسافات طويلة. إذا كان هذا غير مقبول، يُنصح باختيار آلة أصغر مثل حجم A3، أو آلة أكبر من UUNA TEK 3.0.

في هذه الحالة، قد تحتاج إلى ضبط الآلة عن بُعد بعد استلامها من خلال اجتماعنا عبر الإنترنت هنا: https://calendly.com/uunatek/idraw-support، أو مشاهدة فيديو التعليمات على يوتيوب هنا: https://www.youtube.com/watch?v=QlrD2w3Zo2M&t=1403s. في الوقت نفسه، إذا سمحت إعدادات البرنامج بالحركة ذهابًا وإيابًا، سيزداد الانحراف.
في هذه الحالة، نوصي:
1. حاول الكتابة بسرعة أقل واستخدم سرعة الرسم الموصى بها الافتراضية 2000 مم/دقيقة
2. لا تقم بتشغيل وظيفة التحسين التلقائي التي تسمح بالحركة ذهابًا وإيابًا لتقليل الانحراف
3. حاول استخدام المحور X كمحور مركزي للصورة
4. استخدم قلمًا سريع الجفاف
5. حاول استخدام ورق رسم وثبت الورق
6. يجب ألا يكون العمل الفني معقدًا جدًا. إذا كان معقدًا حقًا، يُنصح برسمه على عدة أجزاء

المواصفات

اللوحة الأم: Drawcore V2.0

البرمجيات الثابتة: متوافقة مع GRBL

الإضافات: UUNA TEK® 2.0 للتحكم

مواد الإطار: ملف الألمنيوم + صفيحة فولاذية

منطقة العمل: A1: (23.4 × 33.1 بوصة)

المحركات: 4* محركات خطوة 42 (قد تُستخدم محركات إضافية لأحجام A1/A0)

الدقة الميكانيكية: Y:0.01 مم، X:0.01 مم

سرعة الكتابة: 0-12,000 مم/دقيقة (أبطأ من حجم A3)

معدل البود: 115200 - 921600 (الافتراضي: 115200)

صيغة الإدخال: JPG، JPEG، PNG، BMP، SVG، إلخ.

جهد الإدخال: 110 فولت - 220 فولت (متوافق)

خرج محول الطاقة: 12 فولت / 1 أمبير

درجة حرارة التشغيل: -20℃ - 50℃

حجم المنتج: A1: 37.4 × 34.5 × 6.1 بوصة

الوزن الصافي: 11 رطلاً لحجم A1

حجم التغليف: A1 (39 × 7.8 × 6.7 بوصة)

وزن التغليف: 12 رطلاً لحجم A1

مفتاح الحد: نعم

زاوية القلم القابلة للتعديل: 70-90 درجة

الاتصال: USB، بلوتوث

أنظمة التشغيل والبرامج المدعومة: ويندوز 7/8/10/11 أو أحدث (Inkscape)، ماك أو إس (Inkscape للكتابة والرسم، Lightburn للحفر بالليزر)، لينكس

قائمة التعبئة

1 × UUNA TEK iDraw H جهاز رسم بالقلم A2/A1/A0

1 × مجموعة أدوات

1 × دليل البدء السريع

1 × بطاقة شكر

البرمجيات

قم بتنزيل برنامج inkscape والملفات الشاملة من هنا>>>.

يمكنك العثور على البرنامج لأنظمة ويندوز، ماك، لينكس، بالإضافة إلى دليل التجميع للأجهزة وتفاصيل التثبيت الخاصة بالبرنامج.

لمن يحتاجون إلى وظائف متقدمة:

1. لمن يحتاج وظيفة حفظ ملف المخطط، يرجى تنزيل هذا الإصدار>>>

2. لمن يحتاج وظيفة دمج البريد الإلكتروني،

ويندوز: يرجى تنزيل هذا الإصدار>>>

ماك أو لينكس، يرجى تنزيل هذا الإصدار>>>

3. لمن يحتاج وظيفة الليزر، يرجى تنزيل هذا الإصدار>>>

4. ماذا لو كان لدي بعض الأساسيات في البرمجة وأرغب في تعديل المعلمات الأصلية لكسر حد السرعة؟ يرجى تنزيل هذا الإصدار>>>

الدروس التعليمية

تحقق من دروس الفيديو الخاصة بأجهزة رسم الأقلام ذات التنسيق الكبير بما في ذلك التجميع، وضبط الحزام، وتركيب رؤوس الليزر لأجهزة iDraw H بحجم A0/A1 هنا>>>

المزيد من الدروس الأخرى:

لجهاز UUNA TEK® 1.0 لرسم الأقلام، يرجى مراجعة دروس الفيديو هنا>>>

لجهاز UUNA TEK® 2.0 لرسم الأقلام، يرجى مراجعة دروس الفيديو هنا>>>

لجهاز UUNA TEK® H لرسم الأقلام، يرجى مراجعة دروس الفيديو هنا>>>

بالنسبة للبرمجيات، يرجى مراجعة الفيديو هنا>>>

لوظيفة الليزر، يرجى مراجعة دروس الفيديو هنا>>>

السياسات

سياسة الشحن: سيتم تنفيذ جميع الطلبات خلال 48 ساعة عمل. سيتم شحن جميع الطرود عبر DHL/UPS/USPS من مستودعاتنا في الصين أو مستودع أمازون، وسيستغرق الوصول إلى وجهتك من 5 إلى 7 أيام عمل. تنبيه بالتأخير خلال مواسم التخفيضات. تحقق من السياسة الكاملة هنا>>>

سياسة الإرجاع: نوفر ضمانًا لمدة سنة واحدة لجميع المنتجات. سيتم تقديم الإرجاع والاسترداد المجاني فقط في حال وجود مشكلة جودة أو تلف أثناء التوصيل. يرجى التواصل معنا عبر support@uunatek.com قبل إرجاع المنتج. تحقق من السياسة الكاملة هنا>>>

Feature iDraw H (A2 / A1 / A0) UUNA TEK 3.0 (A2 / A1 / A0)
Working / Drawing Area A2: 16.5 × 23.4 in
A1: 23.4 × 33.1 in
A0: 33.1 × 46.8 in 		A2: 594 × 420 mm
A1: 841 × 594 mm
A0: 1189 × 841 mm
Frame / Build Materials Aluminum profile + steel plate Q235 carbon steel + aluminum alloy
Motors 4 × 42-stepper motors (more for A1 / A0) X: 42-stepper, Y: 42/57-stepper, Z: 42-stepper
Mechanical Precision / Repeat Accuracy 0.01 mm (X & Y) ± 0.1 mm – 0.02 mm
Maximum / Nominal Speed (Writing) 0 – 12,000 mm/min - High-speed: up to 20,000 mm/min (X/Y/Z)
- Default drawing: 12,000 mm/min
- Silent mode: up to 10,000 mm/min
Motherboard / Firmware / Control Drawcore V2.0; GRBL compatible Custom GRBL-board
Connectivity USB, Bluetooth USB (default), WiFi (default), SD‑card offline(default)
Software / Supported Formats JPG, PNG, SVG, etc.
Inkscape (Windows/Mac), Lightburn (laser) Formats: SVG, DXF, JPG, PNG, BMP, PDF 		UUNA TEK 3.0 App, Inkscape, UGS, Lightburn, LaserGRBL
Formats: SVG, DXF, JPG, PNG, BMP, PDF
Input Voltage / Power 110V–220V input; adapter 12V / 1A AC 110V–230V input; DC 12V or 24V output
Operating Temperature –20°C to +50°C –20°C to +55°C
Net Weight A2: ~ 9 lb
A1: ~ 11 lb
A0: ~ 14 lb 		A2: ~ 17.5 kg
A1: ~ 32 kg
A0: ~ 48 kg
Pen / Pen Holder Adjustable angle: 70°–90°, supports pens up to 16 mm width Adjustable angle: 0°–90°, supports pens up to 17.5 mm width
Laser Options Supports 500 mW to 15 W heads 10 W laser head
Mounting / Orientation Supports vertical mounting All-in-one ready-to-run; vertical mounting not recommended
Accuracy / Deviation Warning Potential deviation after shipping: up to 0.5 mm (X), 0.6 mm (Y) —
Noise / Operation No specific decibel info Operates under ≈ 60 dB (silent guide rails + drive)

الأسئلة المتكررة

1. ما القلم والورق الموصى بهما لتحقيق أفضل النتائج؟

قلم روترينج إيزوجراف 0.4 مم مع حبر روتيرنج الأسود يُوصى به للخطوط الدقيقة. بالنسبة للورق، فإن ورق بريستول 493 مم × 610 مم يعمل بشكل جيد، حيث يوفر سطحًا ناعمًا يقلل من الخدوش.

٢. كيف تمنع القلم من خدش الورق؟

يشمل آلية رفع القلم في iDraw نابضًا يضيف ضغطًا زائدًا.إزالة النابض العلوي يقلل الضغط من حوالي 181 جرام إلى حوالي 80 جرام، مما يحاكي الضغط المعتمد على الجاذبية في أجهزة الرسم Axidraw. تعديل المسمار السفلي وحده غير كافٍ. أكد المستخدمون أن هذا التعديل أزال الخدوش.

٣. كم من الوقت يستغرق التخطيط، وما هي إعدادات السرعة المستخدمة؟

استغرق رسم تفصيلي بحجم A1 3-4 ساعات بسرعة 6000 مم/دقيقة. يمكن تقليل الوقت باستخدام أدوات تحسين المسار مثل محسّن PlotterFiles، لكن المستخدم قام ببث كود G مخصص دون تحسين مسارات التنقل

٤. هل يمكن التحكم في iDraw بدون إضافة Inkscape؟

نعم. يستخدم iDraw وحدة تحكم مبنية على GRBL (معدلة باسم "DrawCore"). يمكن للمستخدمين إرسال GCode مباشرة عبر أدوات مثل Universal Gcode Sender (UGS) أو سكربت بايثون مخصص. ملاحظة:

  • لا يدعم iDraw أوامر القوس G2/G3؛ يجب تحويل المنحنيات إلى خطوط متعددة الأضلاع.
  • قد تحتاج أنظمة الإحداثيات إلى تعديل (مثل عكس المحور Y)

٥. كيف تضمن الدقة وتتجنب الاهتزازات في المخططات الكبيرة؟

  • قم بمعايرة الجهاز: شد الأحزمة، ضبط المحاور بشكل متعامد، وضبط براغي التثبيت.
  • استخدم خطوط متعددة الدقة العالية (مثلاً، تباعد 0.25 مم) للحصول على منحنيات ناعمة.
  • تصميم الإطار H في iDraw يعزز الاستقرار للأحجام الأكبر مثل A1.

٦. لماذا لا تعمل وظيفة المنزل التلقائي بشكل جيد؟

إليك بعض النصائح لاستخدام Auto Home.
1. تحقق من توصيل كابلات مفتاح التلامس بشكل صحيح، اتبع هذا الدليل: https://www.youtube.com/watch?v=5B4nb2k6eAc
2. حرك عربة المحور X يدويًا إلى اليسار إلى أقصى حد، وتحقق مما إذا كانت تصطدم بمفتاح التلامس لمحور X.
3. حرك عربة المحور Y يدويًا إلى الخلف إلى أقصى حد، وتحقق مما إذا كانت تصطدم بمفتاح التلامس لمحور Y.
4. تأكد من ترتيب الكابلات بشكل صحيح حتى لا تعلق على عربات XY، تحقق من هذا الدليل لتنظيم كابل المحور Z: https://www.youtube.com/watch?v=LTwPYPh3rdE

٧: ماذا يجب أن أفعل إذا ضغطت على الزر الأحمر وتوقفت الآلة؟ هل يمكنني استئناف الرسم؟

نعم، يمكنك استئناف عملك بعد الضغط على زر التوقف الطارئ الأحمر. بمجرد الضغط عليه، ستتوقف الآلة مؤقتًا وتنتظر التعليمات التالية. للاستمرار:

  1. افتح برنامج Inkscape الخاص بك.
  2. اذهب إلى قائمة الإضافات.
  3. ابحث عن قسم استئناف.
  4. اختر استئناف (من البداية) أو استئناف (من حيث التوقف) حسب ما إذا كنت تريد البدء من البداية أو المتابعة من نقطة التوقف بالضبط.

👉 نصيحة: تأكد دائمًا من اختيار خيار الاستئناف الصحيح بناءً على تقدم مشروعك لتجنب التداخل أو الرسومات غير المكتملة.

8. هل يمكن لمحور Z تعديل مسافة العمل؟

نعم، يمكن لمحور Z تعديل مسافة العمل من 0 إلى 10 مم.

9. هل يمكن التحكم في وقت الضغط على القلم؟

نعم، يمكن التحكم في وقت وضع القلم على الورق.

10. هل تدعم الآلة أوامر G-code؟

نعم، يدعم أوامر G-code. البرنامج الثابت للوحة الأم متوافق مع GRBL.

11. هل يمكن لمحور Z أن يرفع ويضغط بسلاسة مع حمولة حوالي 30–35 جرام (مثل مسبار فولاذي صلب بقطر 10 مم وطول 5 سم)؟

نعم، يمكنها ذلك. تدعم الآلة أحمالًا تصل إلى 200 جرام وقطرًا أقصى يبلغ 15 مم.

12. هل الإطار مستقر بما يكفي لتجنب الاهتزاز عند الضغط؟

نعم، الهيكل على شكل H مستقر بما فيه الكفاية. سرعة التشغيل قابلة للتعديل.

13. هل من الممكن على الإطلاق تغيير الإعداد الخاص بمدى ارتفاع/انخفاض الأقلام؟

الكود يحدد ارتفاع محور Z بشكل افتراضي، يمكنك تعديل الإعدادات التالية كما في الصور للحصول على مرونة أكبر.

1. idraw_deps>idraw2_0internal>idraw.py

اضبط الارتفاع من 10 إلى الارتفاع الذي تتوقعه مثل 30 في self.options.pen_pos_up و self.options.pen_pos_down.

تحميل الصورة 1

2. idraw2_0.inx

اضبط max="10.0" إلى الارتفاع الذي تريده في <param name="pen_pos_down" type="float" min="0.1" max="10.0" _gui-text="ارتفاع القلم: لأسفل، (مم):">5.0</param>

تحميل الصورة 2

14. هل يمكن تركيب iDraw H A1 بشكل عمودي؟

نعم! نسخة A1 تدعم التركيب العمودي، وهو مثالي للأعمال الفنية الكبيرة، ومشاريع الفصول الدراسية، أو الرسم الهندسي.

15. كيف يمكنني منع القلم من خدش أو إتلاف الورق؟

قم بضبط زاوية حامل القلم (70°–90°) وتأكد من إعدادات الضغط المناسبة في البرنامج. تعمل الأسطح الورقية الناعمة بشكل أفضل للحصول على نتائج نظيفة.

16. ما مدى سرعة رسم iDraw H A1، وما السرعة التي يجب أن أستخدمها؟

السرعة القصوى للكتابة هي 12,000 مم/دقيقة. للخط التفصيلي العالي أو الفن التوليدي، يُنصح بسرعة معتدلة لتحقيق أفضل دقة.

١٧. هل يمكنني التحكم في iDraw H A1 دون استخدام إضافة Inkscape؟

نعم. تدعم الآلة عدة منصات برمجية، بما في ذلك Inkscape، Lightburn (للنقش بالليزر)، وأوامر Gcode.

18. ما مدى دقة iDraw H A1 للمشاريع ذات التنسيق المتوسط إلى الكبير؟

الدقة الميكانيكية هي 0.01 مم لكل من محوري X و Y، مما يضمن رسومات مفصلة، وخطوط، وكتابة يدوية بحجم A1.
الانحراف المحتمل بعد الشحن: حتى 0.5 مم (X)، 0.6 مم (Y) – يُرجى ملاحظة أن هذا ينطبق على الأحجام من A2 إلى A0.

19. هل يدعم iDraw H A1 النقش بالليزر؟

بالتأكيد. متوافق مع رؤوس الليزر من 500 mW إلى 15 W، يمكنه نقش الخشب والجلد والبلاستيك والورق بدقة عالية.

20. كيف أقوم بتوصيل وتشغيل iDraw H A1؟

اتصل عبر USB أو البلوتوث، ثم استخدم البرنامج المفضل لديك (متوافق مع ويندوز، ماك، أو لينكس). تتضمن الإعدادات دروسًا تفصيلية وتدريبًا شخصيًا لضمان سهولة الاستخدام.

٢١. هل يمكن لمحور Z التكيف مع ارتفاعات الأقلام المختلفة أو رؤوس الليزر؟

نعم. يسمح المحور Z بضبط ارتفاع القلم ورفع/ضغط سلس، مما يجعله مناسبًا لأنواع الأقلام المختلفة أو أدوات النقش.

٢٢. هل الإطار مستقر بما يكفي لتجنب الاهتزاز أثناء الرسم على مساحات كبيرة؟

نعم. الإطار A1 مصنوع من ملف الألمنيوم + صفيحة فولاذية لتحقيق الاستقرار، حتى عند إنشاء رسومات متوسطة إلى كبيرة أو استخدام النقش بالليزر.

نصائح إضافية

  • بدائل القلم: الأقلام التقنية القديمة التي تستخدم حبر الهند (متوافقة مع القلم) أو أقلام الجل البيضاء للأوراق الداكنة هي خيارات مناسبة.
  • نظام الإحداثيات: بعد التهيئة ($H)، يكون الموضع الأصلي الحقيقي لـ iDraw هو الزاوية العلوية اليسرى. قد تستخدم الإضافات الخارجية أصولًا غير قياسية، لذا يُنصح بالمعايرة اليدوية.
  • خوارزمية للرسومات المعقدة: استخدم المستخدم أوتوماتا خلوية أحادية البعد مع خوارزميات المسار أويلرية لتحسين اتصال الخطوط، مما يقلل من رفع القلم الزائد.
