يسعدنا أن نقدم نسخًا مفتوحة الصندوق من آلات الرسم iDraw H A0 Pen Plotter بأسعار رائعة! تم إرجاع هذه الآلات من قبل عملاء فتحوا الصناديق لكنهم قرروا إرجاعها لأسباب غير معروفة عبر أمازون. نؤكد لكم أن جميع الوظائف والملحقات كاملة وقد تم فحصها بدقة من قبل مستودعاتنا المحلية.

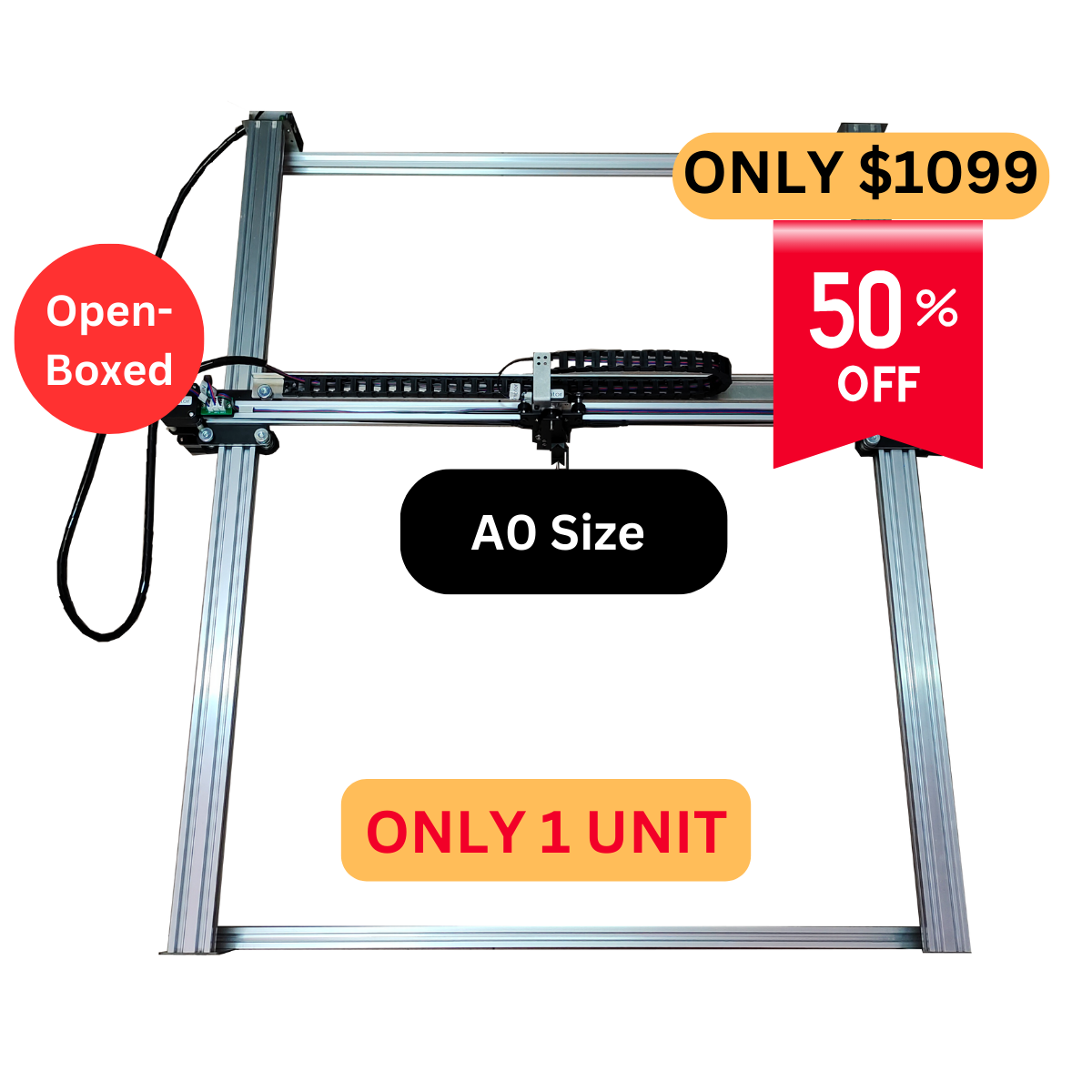

نقدم لكم آلة الرسم الروبوتية iDraw H A0 Large Format Plotter Pen Plotter Drawing Machine Writing Machine Signature Machine | UUNA TEK مفتوحة الصندوق، الحل الأمثل لإنشاء الأعمال الفنية والمشاريع التصميمية ذات النطاق الأكبر. تم تصميم هذه الآلة المتخصصة لمهام مثل الفنون التوليدية، تصميم الأزياء العرقية، وسم الجلد للحقائب، رسم الخطوط المساعدة للمنتجات الميكانيكية، وضغط خطوط الطي للأشغال اليدوية، وغيرها.
الميزات الرئيسية
-

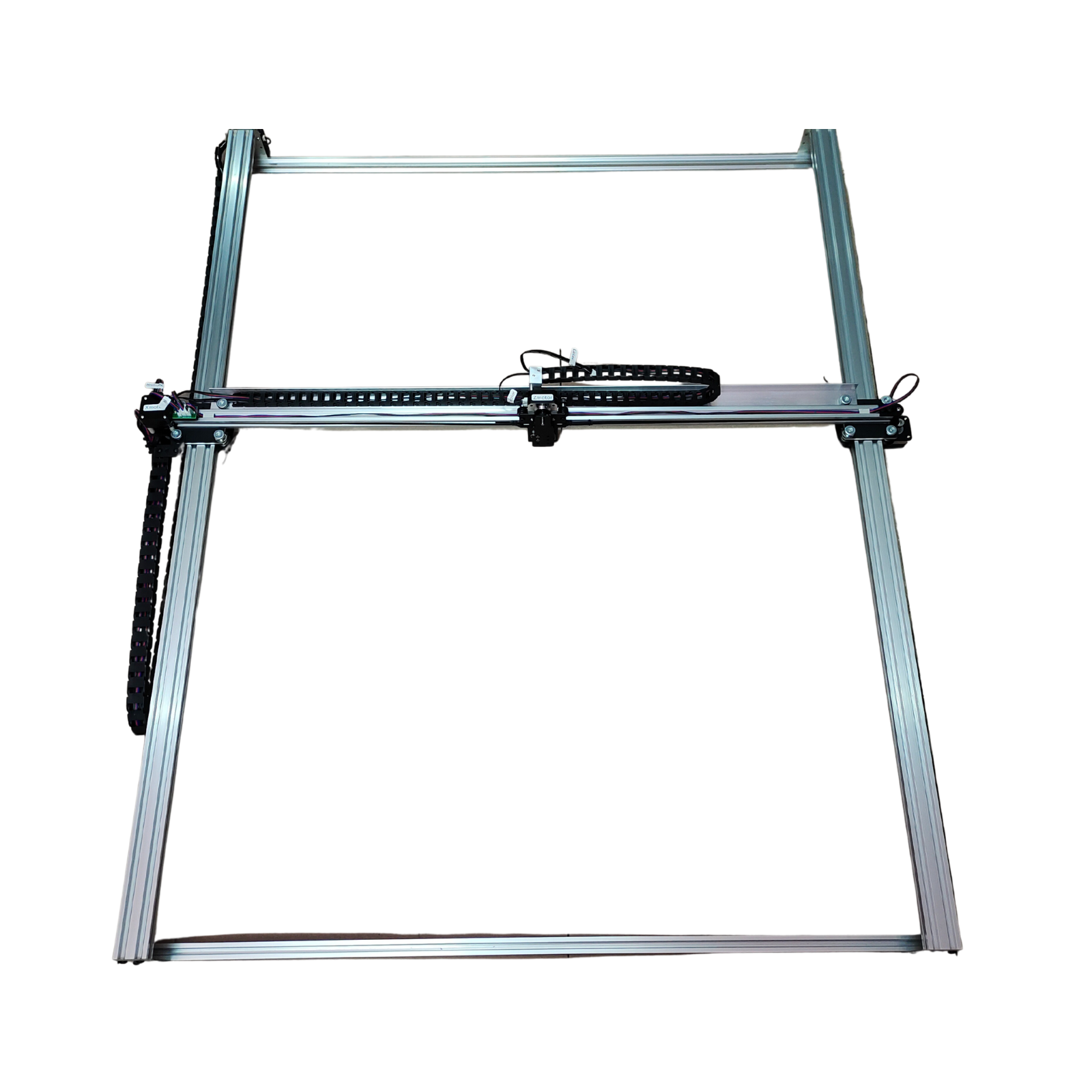

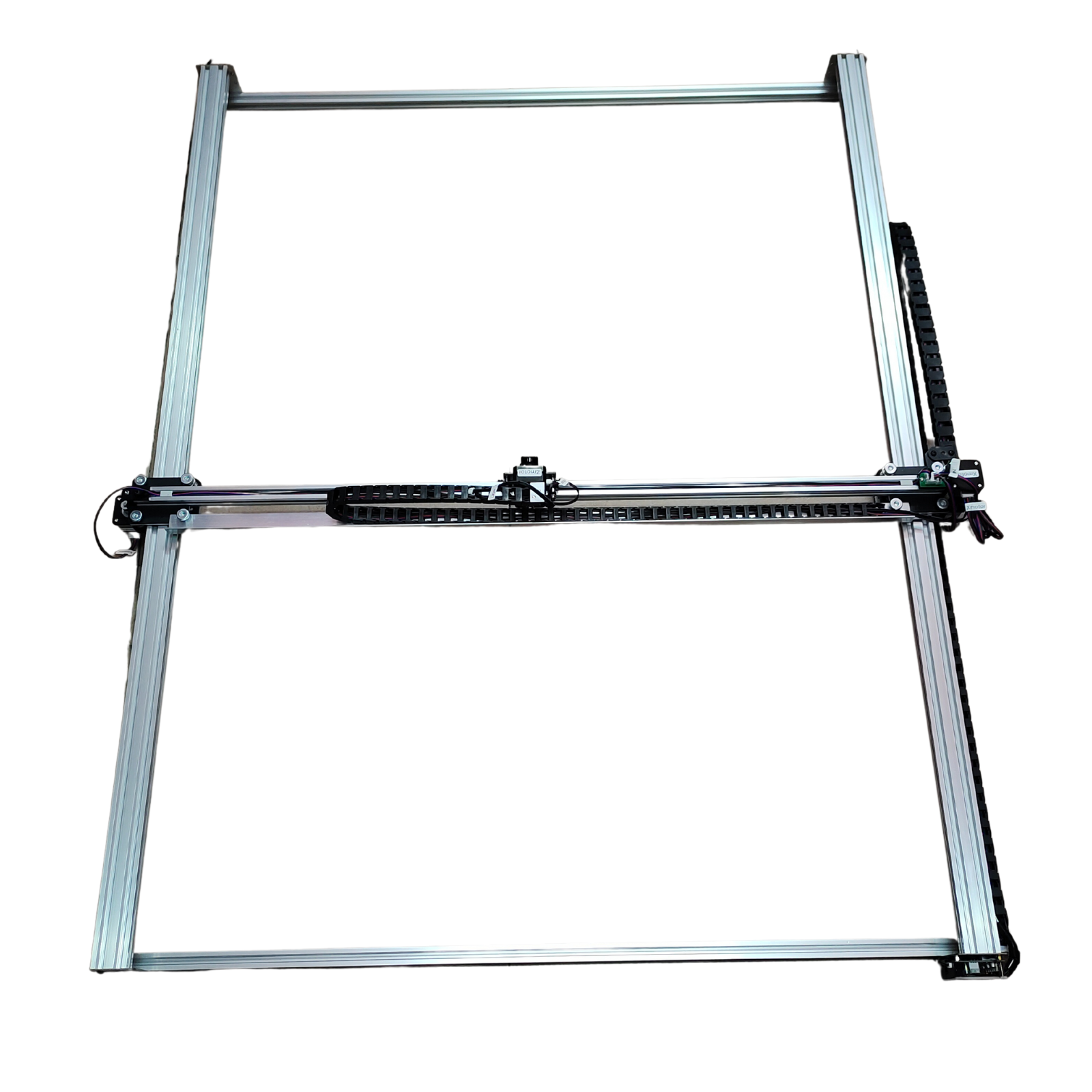

تقنية سلسلة السحب
اختبر الرسم السلس حتى عند السرعات العالية، بفضل آلية سلسلة السحب المبتكرة. هذا يضمن تشغيلًا سلسًا وإخراجًا دقيقًا مع كل ضربة.
-
إمكانية التثبيت العمودي
مصمم للمرونة، يمكن تركيب iDraw H بسهولة بشكل عمودي، مما يتيح إنشاء أعمال فنية كبيرة الحجم بسهولة ودقة.
-
خيارات الحجم العليا:
اختر من بين الأحجام A2 أو A1 أو A0، مع مساحة واسعة لتحويل أفكارك الكبرى إلى واقع. النسخة A0 تقيس 33.1 × 46.8 بوصة، مما يوفر حرية إبداعية لا حدود لها.
-

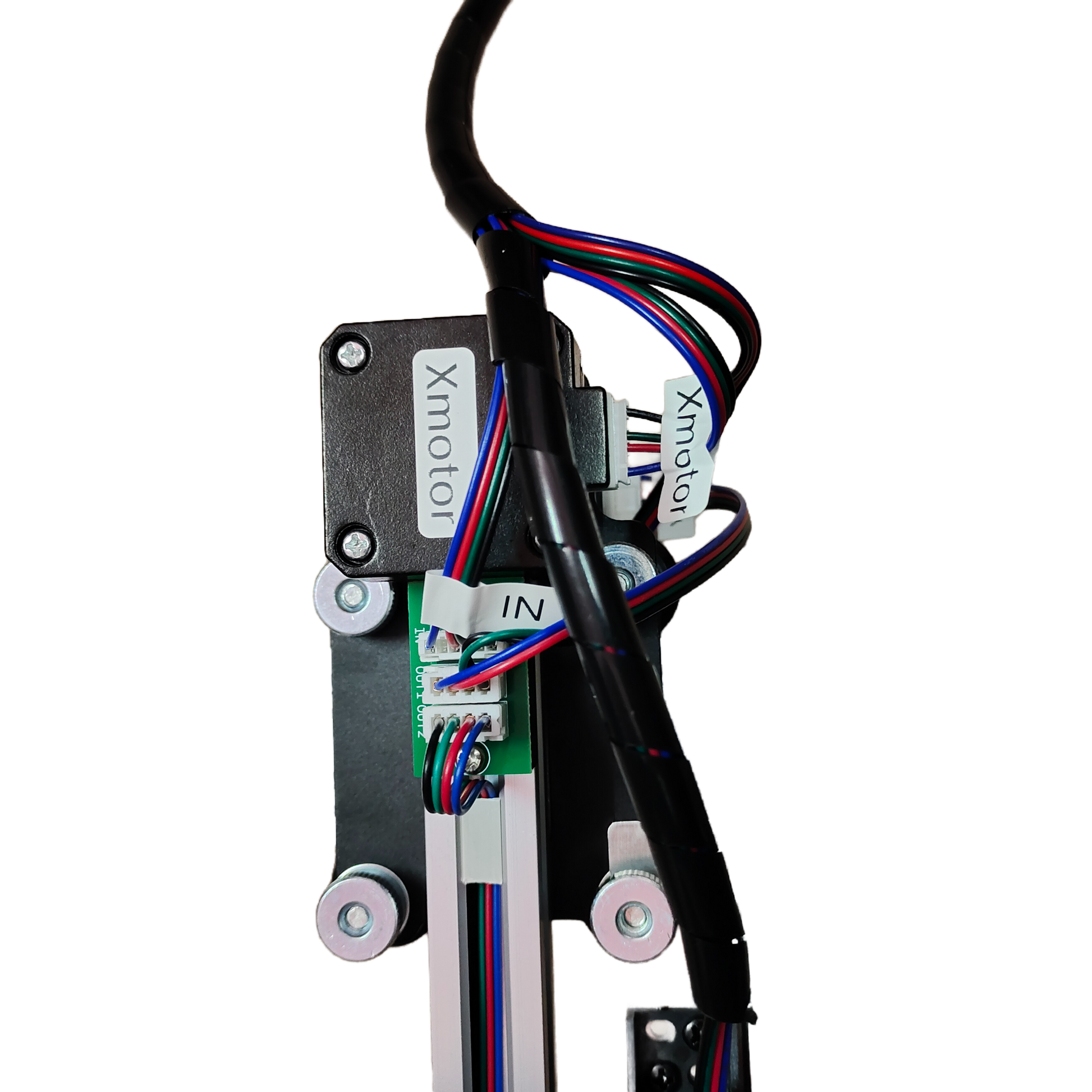

محركات ستيبر قوية
مزود بأربعة محركات خطوية 42* (وعدد أكبر لأحجام A1/A0)، مما يضمن أداءً قويًا حتى مع المخططات الأكبر حجمًا.
-
سرعة لا مثيل لها
بسرعة كتابة تصل إلى 0-12,000 مم/دقيقة، يجعل إصدار UUNA TEK H عمل مشاريعك الإبداعية سريعًا مع الحفاظ على نفس الدقة التي تميز علامتنا التجارية.
-
دعم برمجي شامل
متوافق مع ويندوز 7/8/10/11 أو أحدث (إنكسكيب)، ماك أو إس (إنكسكيب للكتابة والرسم، لايتبيرن للحفر بالليزر)، ولينكس، مما يضمن أن لديك الأدوات المناسبة تحت تصرفك.
-
مصمم للدقة
بدقة ميكانيكية تبلغ Y:0.01 مم و X:0.01 مم، تُعد نسخة UUNA TEK H تجسيدًا للكمال.
-
اتصال سهل الاستخدام
اتصل بسلاسة عبر USB أو البلوتوث، مما يجعله متعدد الاستخدامات وسهل الوصول للجميع.
-
مواد إطار عالمية المستوى
مصنوع من مزيج من ملف الألمنيوم وصفائح الفولاذ، مما يضمن المتانة وطول العمر.
-
طاقة قابلة للتكيف
يعمل ضمن نطاق جهد واسع (110 فولت-220 فولت)، وهو جاهز للعمل أينما كنت.
-
خيارات ليزر متعددة الاستخدامات
اختر من رؤوس الليزر بقوة 500 مللي واط إلى 15 واط لنقش الخشب والبلاستيك والجلد والورق.
Collapsible content
إشعار
UUNA TEK® H A0/A1/A2 هي مشتقات من UUNA TEK® H A3 قلم تخطيط بدون قاعدة، تم إعادة تصميمها خصيصًا لمنطقة تخطيط أكبر.
حتى مع العربة المحسنة، تحتاج هذه النماذج الأكبر عمومًا إلى التشغيل بسرعات أبطأ من UUNA TEK® H A3 العادية لتحقيق نفس الجودة.
لتقليل تكلفة الشحن ومخاطر التلف، تُشحن هذه النماذج مجزأة جزئيًا، وسنقوم بالشحن مباشرة من مصنعنا في الصين. بسبب تكلفة الشحن العالية هذه، لا نقبل الإرجاع أو الاسترداد، لكن يمكننا توفير قطع غيار مجانية لأي أجزاء معيبة والتأكد من عملها. يمكننا فقط تقديم استرداد كامل بسبب مشكلة جودة وعدم القدرة على تقديم حل.
يجب أن يتم فرض ضريبة الاستيراد من قبل الجمارك الخاصة بكم
إنها كبيرة جدًا.
هذه الوحدات مصنوعة حسب الطلب، بإنتاج محدود، مما سيستغرق شهرًا واحدًا على الأقل للإنتاج و5-10 أيام عمل على الأقل للشحن. راسلنا عبر البريد الإلكتروني uunatek@gmail.com لتأكيد كل شيء بعد تقديم الطلب.
يرجى ملاحظة أنه كلما كانت الآلة أكبر، زاد الانحراف. تحتوي آلة A2-A0 على انحراف يصل إلى 0.5 مم على المحور X وحتى 0.6 مم على المحور Y. من الممكن أن يصبح حزام النقل أو أجزاء أخرى مرتخية أثناء النقل بسبب النقل عبر الحدود لمسافات طويلة. إذا كان هذا غير مقبول، يُنصح باختيار آلة أصغر مثل حجم A3، أو آلة أكبر من UUNA TEK 3.0.
في هذه الحالة، قد تحتاج إلى ضبط الآلة عن بُعد بعد استلامها من خلال اجتماعنا عبر الإنترنت هنا: https://calendly.com/uunatek/idraw-support، أو مشاهدة فيديو التعليمات على يوتيوب هنا: https://www.youtube.com/watch?v=QlrD2w3Zo2M&t=1403s. في الوقت نفسه، إذا سمحت إعدادات البرنامج بالحركة ذهابًا وإيابًا، سيزداد الانحراف.
في هذه الحالة، نوصي:
1. حاول الكتابة بسرعة أقل واستخدم سرعة الرسم الموصى بها الافتراضية 2000 مم/دقيقة
2. لا تقم بتشغيل وظيفة التحسين التلقائي التي تسمح بالحركة ذهابًا وإيابًا لتقليل الانحراف
3. حاول استخدام المحور X كمحور مركزي للصورة
4. استخدم قلمًا سريع الجفاف
5. حاول استخدام ورق رسم وثبت الورق
6. يجب ألا يكون العمل الفني معقدًا جدًا. إذا كان معقدًا حقًا، يُنصح برسمه على عدة أجزاء
المواصفات

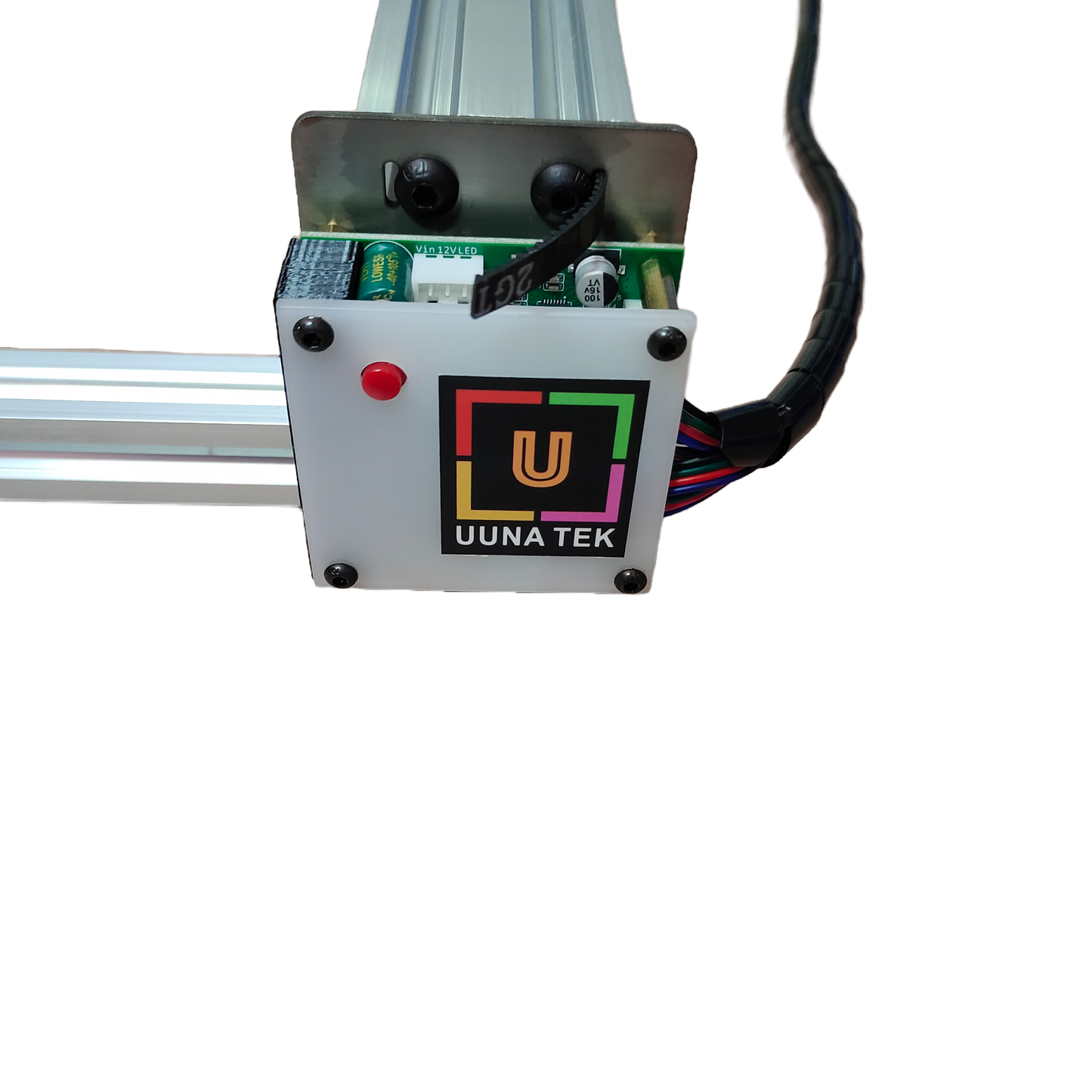

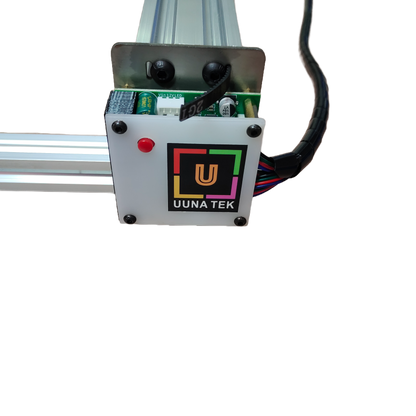

اللوحة الأم: Drawcore V2.0
البرمجيات الثابتة: توافق GRBL
الإضافات: UUNA TEK® 2.0 للتحكم
مواد الإطار: ملف الألمنيوم + صفيحة فولاذية
منطقة العمل: A2: (16.5 × 23.4 بوصة) A1: (23.4 × 33.1 بوصة)، A0: (33.1 × 46.8 بوصة)
المحركات: 4* محركات خطوة 42 (قد تُستخدم محركات إضافية لأحجام A1/A0)
الدقة الميكانيكية: Y: 0.01 مم، X: 0.01 مم
سرعة الكتابة: 0-12,000 مم/دقيقة (أبطأ من حجم A3)
معدل البود: 115200 - 921600 (الافتراضي: 115200)
صيغة الإدخال: JPG، JPEG، PNG، BMP، SVG، إلخ.
جهد الإدخال: 110 فولت - 220 فولت (متوافق)
خرج محول الطاقة: 12 فولت / 1 أمبير
درجة حرارة التشغيل: -20℃ - 50℃
حجم المنتج: A0: 51.4 × 44.1 × 6.1 بوصة، A1: 37.4 × 34.5 × 6.1 بوصة، A2: 27.8 × 27.4 × 6.1 بوصة
الوزن الصافي: 14 رطلاً لـ A0، 11 رطلاً لـ A1، 9 أرطال لـ A2
حجم التغليف: A0 (53 × 7.4 × 7.4 بوصة)، A1 (39 × 7.8 × 6.7 بوصة)، A2 (29 × 7 × 7 بوصة)
وزن التغليف: 15 رطلاً لـ A0، 12 رطلاً لـ A1، 10 أرطال لـ A2.
مفتاح الحد: نعم
زاوية القلم القابلة للتعديل: 70-90 درجة
الاتصال: USB، بلوتوث
أنظمة التشغيل والبرامج المدعومة: ويندوز 7/8/10/11 أو أحدث (Inkscape)، ماك أو إس (Inkscape للكتابة والرسم، Lightburn للحفر بالليزر)، لينكس
قائمة التعبئة
1 × UUNA TEK iDraw H جهاز رسم بالقلم A2/A1/A0
1 × مجموعة أدوات
1 × دليل البدء السريع
1 × بطاقة شكر
البرمجيات
قم بتنزيل برنامج inkscape والملفات الشاملة من هنا>>>.
يمكنك العثور على البرنامج لأنظمة ويندوز، ماك، لينكس، بالإضافة إلى دليل التجميع للأجهزة وتفاصيل التثبيت الخاصة بالبرنامج.
لمن يحتاجون إلى وظائف متقدمة:
1. لمن يحتاج وظيفة حفظ ملف المخطط، يرجى تنزيل هذا الإصدار>>>
2. لمن يحتاج وظيفة دمج البريد الإلكتروني،
ويندوز: يرجى تنزيل هذا الإصدار>>>
ماك أو لينكس، يرجى تنزيل هذا الإصدار>>>
3. لمن يحتاج وظيفة الليزر، يرجى تنزيل هذا الإصدار>>>
4. ماذا لو كان لدي بعض الأساسيات في البرمجة وأرغب في تعديل المعلمات الأصلية لكسر حد السرعة؟ يرجى تنزيل هذا الإصدار>>>
الدروس التعليمية
تحقق من دروس الفيديو الخاصة بأجهزة رسم الأقلام ذات التنسيق الكبير بما في ذلك التجميع، وضبط الحزام، وتركيب رؤوس الليزر لأجهزة iDraw H بحجم A0/A1 هنا>>>
المزيد من الدروس الأخرى:
لجهاز UUNA TEK® 1.0 لرسم الأقلام، يرجى مراجعة دروس الفيديو هنا>>>
لجهاز UUNA TEK® 2.0 لرسم الأقلام، يرجى مراجعة دروس الفيديو هنا>>>
لجهاز UUNA TEK® H لرسم الأقلام، يرجى مراجعة دروس الفيديو هنا>>>
بالنسبة للبرمجيات، يرجى مراجعة الفيديو هنا>>>
لوظيفة الليزر، يرجى مراجعة دروس الفيديو هنا>>>
السياسات
سياسة الشحن: سيتم تنفيذ جميع الطلبات خلال 48 ساعة عمل. سيتم شحن جميع الطرود عبر DHL/UPS/USPS من مستودعاتنا في الصين أو مستودع أمازون، وسيستغرق الوصول إلى وجهتك من 5 إلى 7 أيام عمل. تنبيه بالتأخير خلال مواسم التخفيضات. تحقق من السياسة الكاملة هنا>>>
سياسة الإرجاع: نوفر ضمانًا لمدة سنة واحدة لجميع المنتجات. سيتم تقديم الإرجاع والاسترداد المجاني فقط في حال وجود مشكلة جودة أو تلف أثناء التوصيل. يرجى التواصل معنا عبر support@uunatek.com قبل إرجاع المنتج. تحقق من السياسة الكاملة هنا>>>
الأسئلة المتكررة
لماذا لا تعمل وظيفة المنزل التلقائي بشكل جيد؟
إليك بعض النصائح لاستخدام Auto Home.

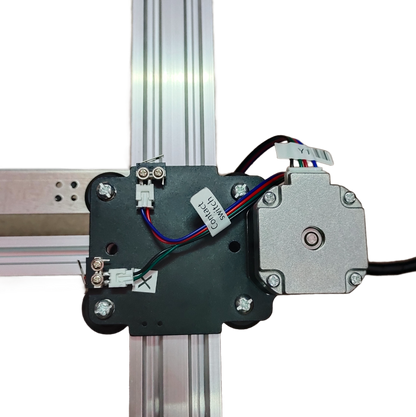

1. تحقق من توصيل كابلات مفتاح التلامس بشكل صحيح، اتبع هذا الدليل:https://www.youtube.com/watch?v=5B4nb2k6eAc2. حرك عربة المحور X يدويًا إلى اليسار إلى أقصى حد ممكن، وتحقق مما إذا كانت تصطدم بمفتاح التلامس الخاص بمحور X.
3. حرك عربة المحور Y يدويًا إلى الخلف إلى أقصى حد ممكن، وتحقق مما إذا كانت تصطدم بمفتاح التلامس الخاص بمحور Y.
4. تأكد من ترتيب الكابلات بشكل صحيح حتى لا تعلق على عربات XY، تحقق من هذا الدليل لتنظيم كابل المحور Z:https://www.youtube.com/watch?v=LTwPYPh3rdE

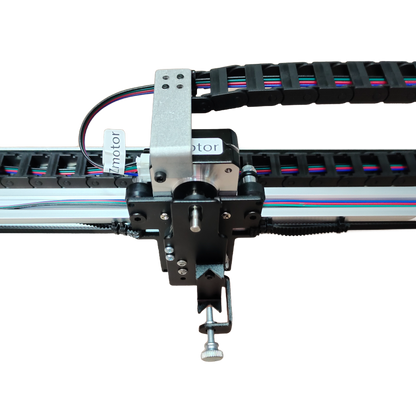

هل من الممكن تعديل الإعداد الخاص بمدى ارتفاع/انخفاض الأقلام؟
الكود يحدد ارتفاع محور Z بشكل افتراضي، يمكنك تعديل الإعدادات التالية كما في الصور للحصول على مرونة أكبر.
1.idraw_deps>idraw2_0internal>idraw.py
اضبط الارتفاع من 10 إلى الارتفاع الذي تتوقعه مثل 30 في self.options.pen_pos_up و self.options.pen_pos_down.
2. idraw2_0.inx
اضبط max="10.0" إلى الارتفاع الذي تريده في <param name="pen_pos_down" type="float" min="0.1" max="10.0" _gui-text="ارتفاع القلم: لأسفل، (مم):">5.0</param>
