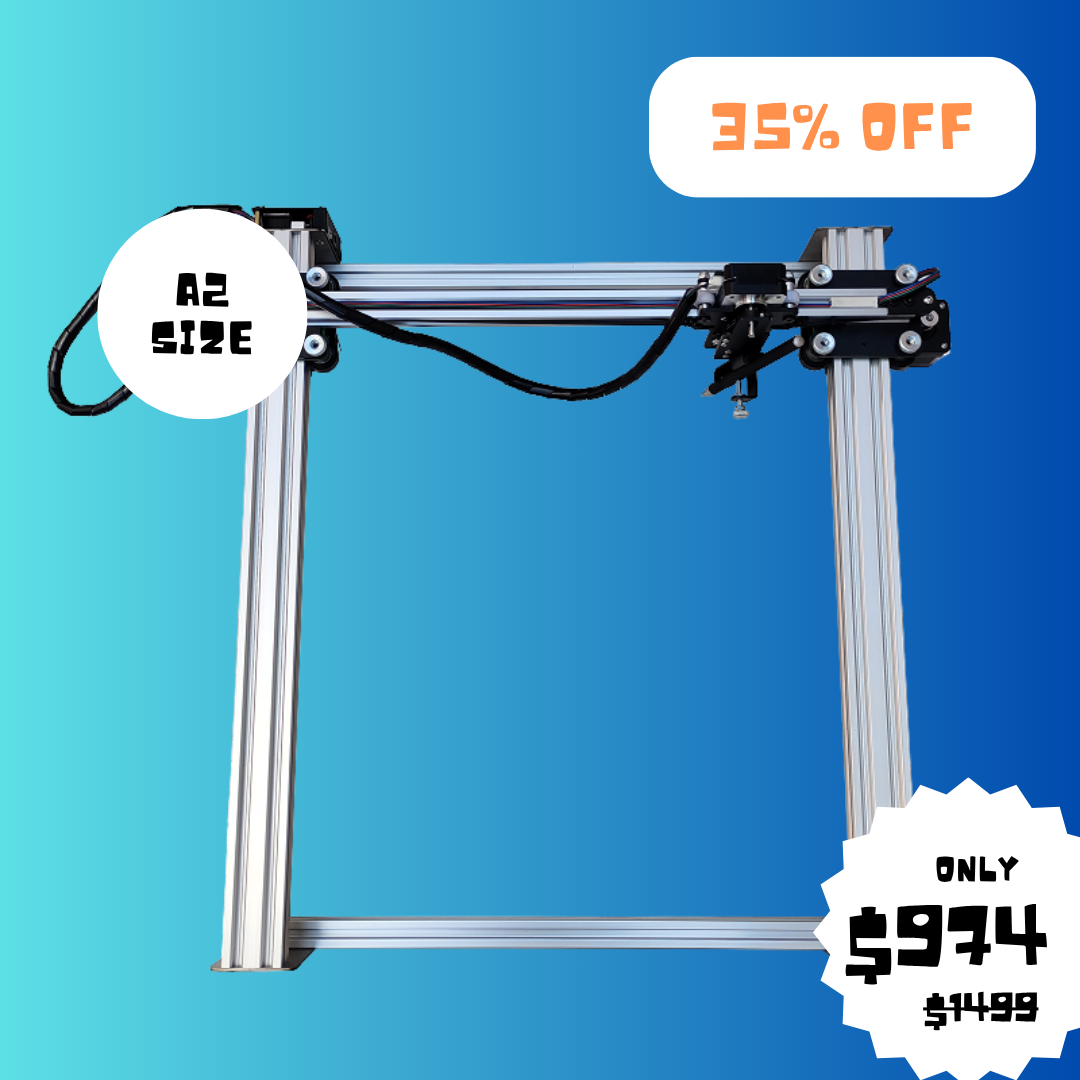

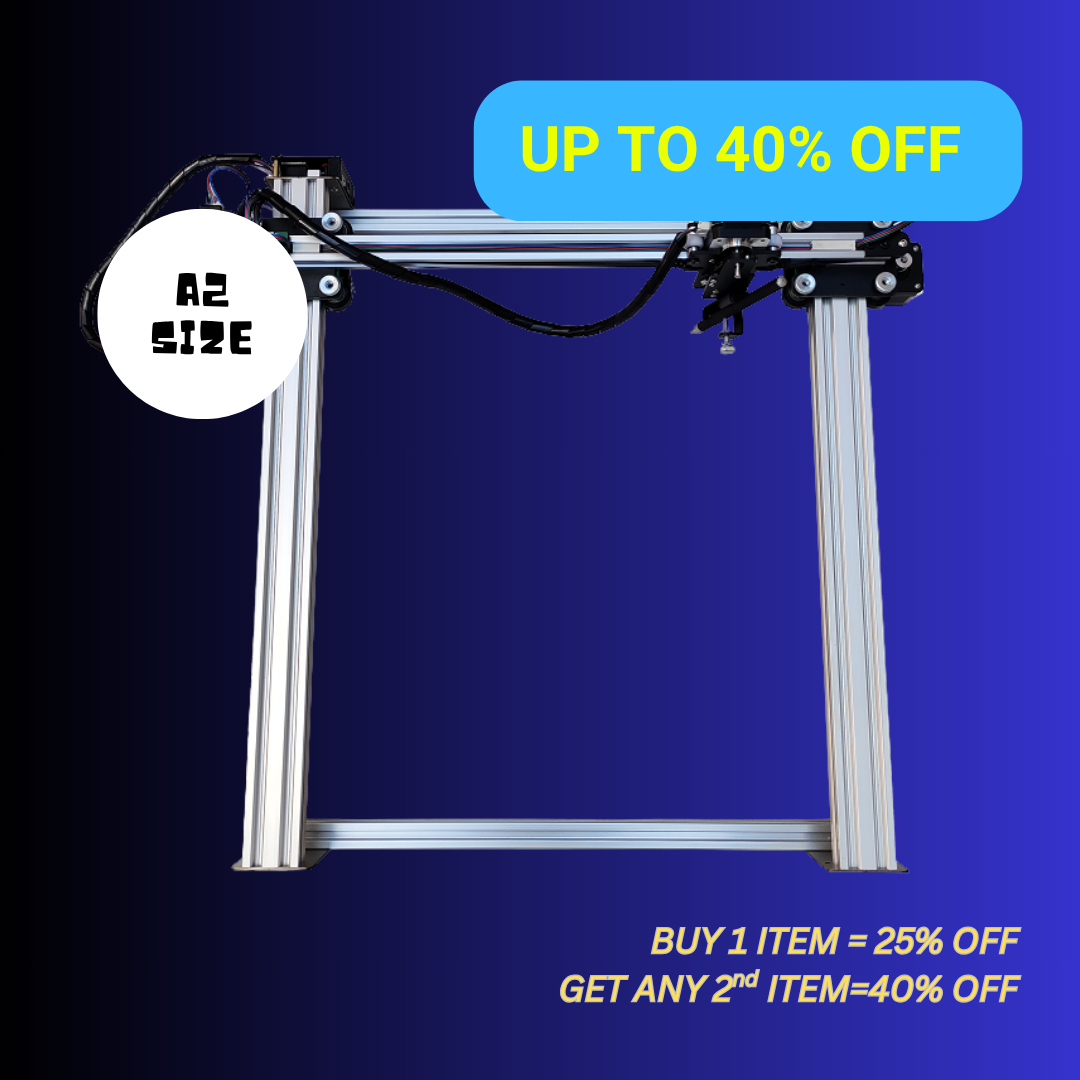

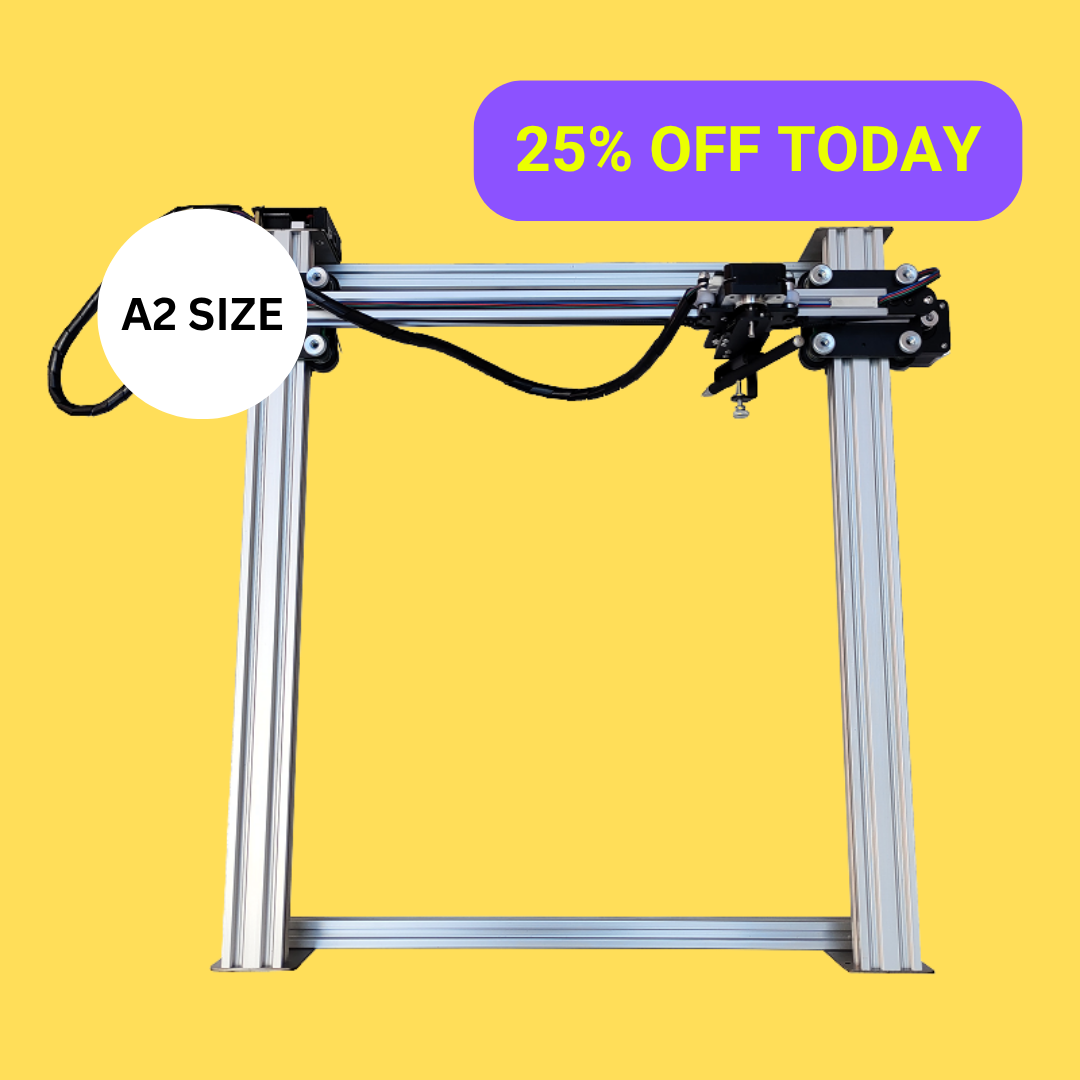

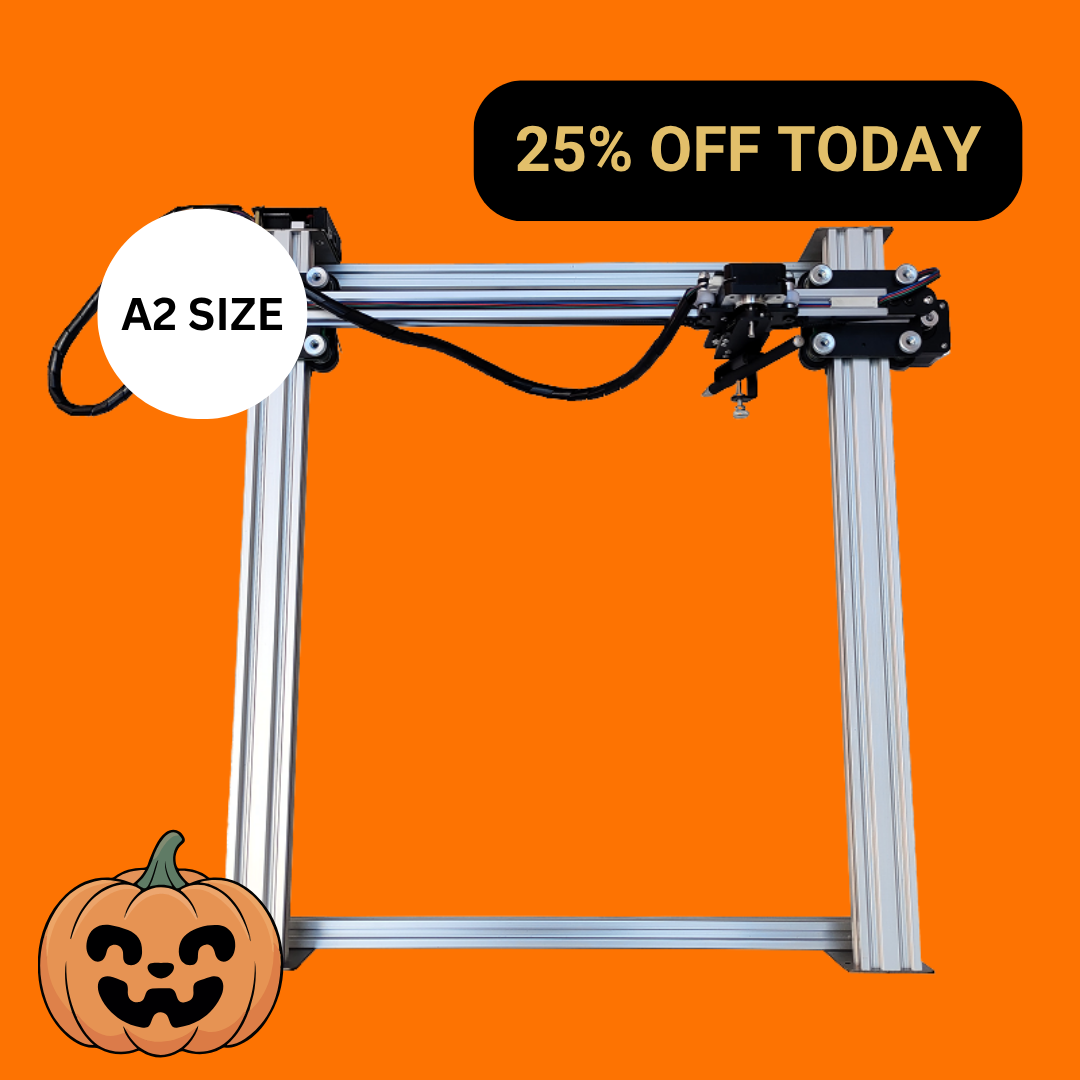

روبوت الرسم بمخطط الأقلام iDraw H مقاس A2، آلة رسم بمخطط الأقلام، ترسم بحجم أكبر من A2

روبوت الرسم بمخطط الأقلام iDraw H مقاس A2، آلة رسم بمخطط الأقلام، ترسم بحجم أكبر من A2

Dhs. 4,191.00 AED
Dhs. 5,588.00 AED Dhs. 4,191.00 AED
Sale Sold out
Shipping calculated at checkout.
قابس
⚡ Buy Bundle | Get 40% OFF

نقدّم لكم روبوت الرسم بآلة القلم الراسم iDraw H A2، وآلة الرسم بالقلم الراسم، وآلة الكتابة، وآلة التوقيع| UUNA TEK، الحل الأمثل لإنشاء الأعمال الفنية ومشروعات التصميم واسعة النطاق. صُممت هذه الآلة المتخصصة لمهام مثل الفنون التوليدية، وتصميم الأزياء العرقية، ووضع العلامات على جلود الأمتعة، ورسم الخطوط المساعدة للمنتجات الميكانيكية، وكبس خطوط الطي في الأعمال اليدوية، وغير ذلك.

يرجى ملاحظة أنه لا توجد لوحة قاعدة لهذا الإصدار. شكرًا

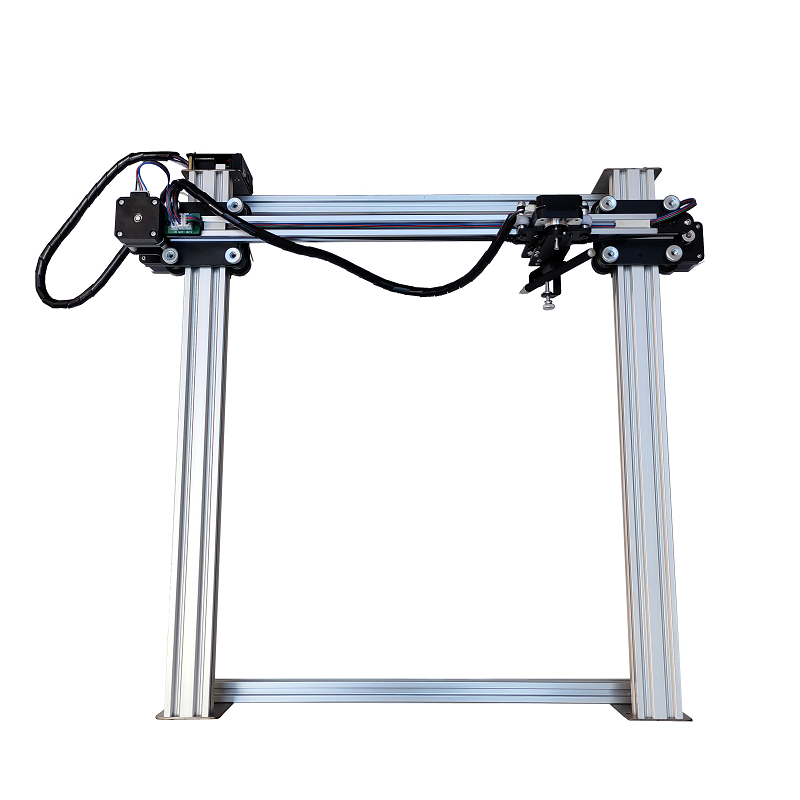

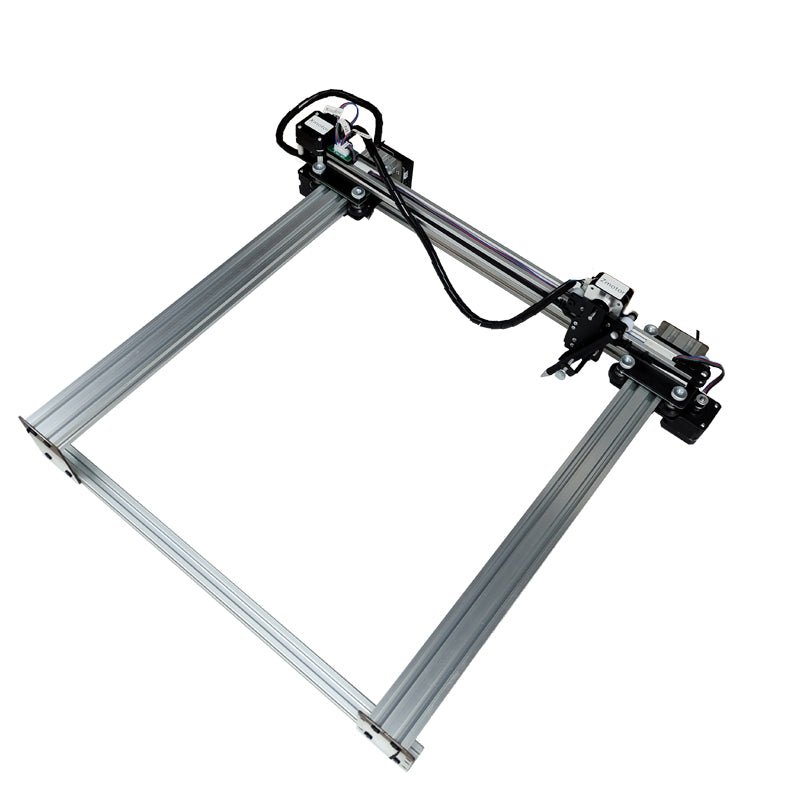

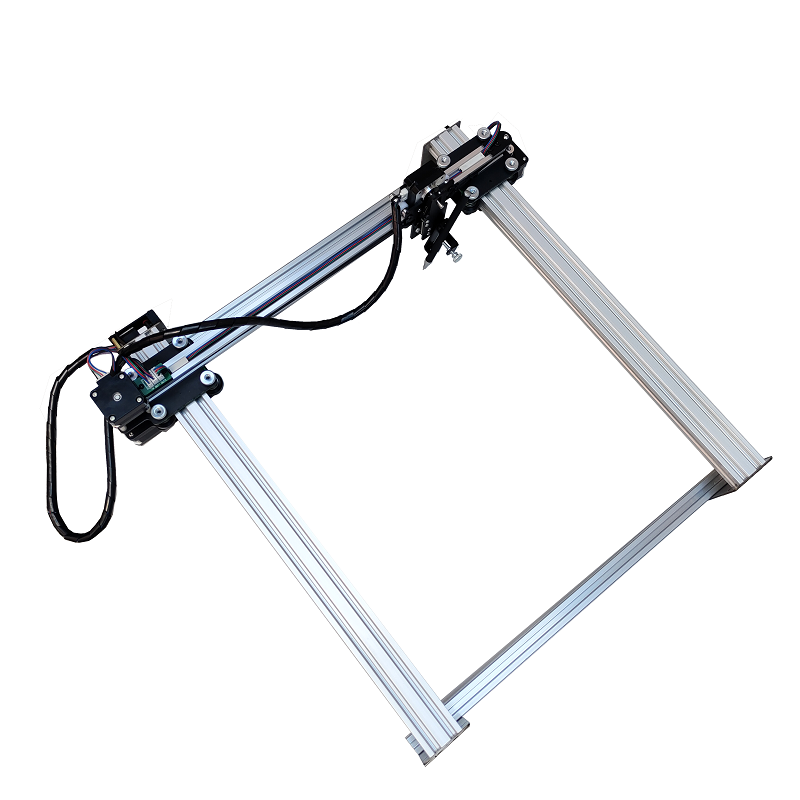

ما هو الراسم بالقلم iDraw H A2؟

إن iDraw H A2 هو راسم قلم آلي عالي الدقة قادر على التعامل مع الأعمال الفنية ومشروعات التصميم الأكبر من مقاس A2. فهو يجمع بين الدقة الميكانيكية والبرامج القابلة للتخصيص وخيارات التثبيت المرنة لتقديم رسومات وكتابة يدوية ونقش بالليزر بجودة احترافية.

وبخلاف الراسمات القياسية، يدعم وسائط متعددة، وقد صُمم من أجل التطبيقات الفنية والصناعية على حد سواء، مما يجعله مناسبًا لـ:

  • الفنانين الذين ينشئون أعمالًا دقيقة في الخط العربي أو الفن التوليدي
  • المصممين الذين يعملون على النماذج الأولية أو الخطوط الميكانيكية أو الأنماط
  • المعلّمين الذين يدرّسون الرسم التقني والكتابة اليدوية
  • الحِرفيين الذين يستخدمون الجلد والخشب والورق في المشروعات المخصّصة
View full details

هل تبحث عن راسم أقلام كبير الحجم عالي الدقة؟

تم تصميم راسم الأقلام iDraw H A2 من UUNA TEK للمبدعين والمصممين والمعلمين الذين يحتاجون إلى الدقة والتنوع والموثوقية في الرسم والكتابة اليدوية والنقش بالليزر. وهو مثالي لـالفنون التوليدية والخط والرسم الهندسي والحرف اليدوية ووضع العلامات على الجلود، إذ يحوّل روبوت الرسم هذا الأفكار إلى نتائج بصرية واسعة النطاق.

Shipping, Warranty & Support

🌍

Free Worldwide Shipping

Delivered anywhere in the world at no extra cost.

🔄

30-Day Easy Returns

Hassle-free returns or exchanges within 30 days.

💎

Lifetime Care Guarantee

Support for your machine for its entire lifetime.

📞

Dedicated Customer Support

Help available via email, chat, or Zoom.

🎓

Free Personal Training

Learn to set up and use your machine easily.

الميزات الرئيسية

  • توافق شامل مع G-Code: دقة التوصيل والتشغيل

    بالنسبة لمعظم المصممين والخطاطين وأصحاب الأعمال، تحتاج إلى نظام يعمل بسلاسة مع الأدوات التي تعرفها بالفعل. يوفر خط منتجاتنا القياسي توافقًا كاملًا مع G-code مفتوح المصدر، ما يعني أنه يمكنك استيراد الرسومات المتجهة مباشرةً من Inkscape (مع إضافاتنا الاحتكارية)، أو LightBurn، أو Adobe Illustrator، وإنشاء مسار الأداة، والبدء في الرسم فورًا. لا حاجة إلى البرمجة—فقط أتمتة صناعية مكتوبة يدويًا بنقاء.

  • كتابة جماعية سهلة مع دمج البريد ودعم خطوط هيرشي

    تدعم جميع أجهزة الرسم بالقلم UUNA TEK iDraw ميزة دمج البريد لكتابة الرسائل والمغلفات والبطاقات والدعوات بكميات كبيرة. استخدم خطوط Hershey لمحاكاة الكتابة اليدوية البشرية.

  • تقنية سلسلة السحب

    استمتع برسم سلس حتى عند السرعات العالية، بفضل آلية سلسلة السحب المبتكرة. يضمن ذلك تشغيلًا سلسًا ونتائج دقيقة مع كل ضربة.

  • إمكانية التثبيت العمودي

    صُمّم iDraw H للتنوع، ويمكن تركيبه عموديًا بسهولة، مما يتيح إنشاء أعمال فنية كبيرة الحجم بكل سهولة ودقة.

  • خيارات مقاسات سوبريم:

    اختر من أحجام A2 أو A1 أو A0، مع مساحة واسعة لتحويل أعظم أفكارك إلى واقع. يبلغ مقاس إصدار A2 ‏16.5 × 23.4 بوصة، ما يوفر لوحة مدمجة ومتعددة الاستخدامات لإبداعك.

  • محركات خطوية قوية

    مزود بـ 4 محركات خطوية 42* (المزيد لأحجام A1/A0)، مما يضمن أداءً موثوقًا حتى مع الرسومات الأكبر حجمًا.

  • سرعة لا مثيل لها

    بسرعة كتابة تتراوح بين 0 و12,000 مم/دقيقة، ينجز إصدار UUNA TEK H مشاريعك الإبداعية بسرعة، مع الحفاظ على الدقة نفسها التي تميّز علامتنا التجارية.

  • دعم شامل للبرمجيات

    متوافق مع Windows 7/8/10/11 أو الإصدارات الأحدث (Inkscape)، وMac OS (Inkscape للكتابة والرسم، وLightburn للنقش بالليزر)، وLinux، مما يضمن توفر الأدوات المناسبة لديك.

  • مصمم للدقة

    بدقة ميكانيكية تبلغ Y:0.01 مم وX:0.01 مم، تُجسّد نسخة UUNA TEK H الكمال.

  • اتصال سهل الاستخدام

    اتصل بسلاسة عبر USB أو Bluetooth، مما يجعله متعدد الاستخدامات وسهل الوصول للجميع.

  • مواد إطارات عالمية المستوى

    مصنوع من مزيج من مقاطع الألومنيوم والألواح الفولاذية، ما يضمن المتانة وطول العمر.

  • طاقة قابلة للتكيّف

    يعمل ضمن نطاق جهد واسع (110V-220V)، وهو جاهز للاستخدام أينما كنت.

  • خيارات ليزر متعددة الاستخدامات

    اختر رؤوس ليزر بقدرة تتراوح من 500 ميلي واط إلى 15 واط لنقش الخشب والبلاستيك والجلد والورق.

إشعار

UUNA TEK® H A0/A1/A2 هي إصدارات مشتقة من راسم القلم UUNA TEK® H A3 من دون قاعدة، وقد أُعيد تصميمها خصيصًا لتوفير مساحة رسم أكبر.

حتى مع تحسين العربة، تحتاج هذه الطُرز الأكبر حجمًا عمومًا إلى التشغيل بسرعات أبطأ من UUNA TEK® H A3 العادي لتحقيق الجودة نفسها.

لتقليل تكلفة الشحن وخطر التلف، تُشحن هذه الطُرز وهي مفككة جزئيًا، وسنقوم بالشحن مباشرةً من الشركة المصنّعة في الصين. ونظرًا إلى ارتفاع تكلفة الشحن، لا نقبل الإرجاع أو استرداد المبلغ، ولكن يمكننا توفير قطع بديلة مجانًا لأي أجزاء معيبة والتأكد من أن الجهاز يعمل. ولا يمكننا تقديم استرداد كامل للمبلغ إلا في حال وجود مشكلة في الجودة وعدم التمكن من تقديم حل.

تُفرض ضريبة الاستيراد من قِبل الجمارك في بلدك.

إنها كبيرة جدًا.

تُصنع هذه الوحدات حسب الطلب وبإنتاج محدود، ويستغرق تصنيعها شهرًا واحدًا على الأقل، كما يستغرق شحنها من 5 إلى 10 أيام عمل على الأقل. راسلنا عبر البريد الإلكتروني uunatek@gmail.com لتأكيد كل شيء بعد إتمام الطلب.

يرجى ملاحظة أنه كلما زاد حجم الجهاز، زاد مقدار الانحراف. تبلغ قيمة الانحراف في جهاز A2-A0 نحو 0.1-0.2 مم على المحور X، ونحو 0.2-0.3 مم على المحور Y. وقد يرتخي السير الناقل أو بعض الأجزاء الأخرى أثناء النقل بسبب الشحن الدولي لمسافات طويلة. في هذه الحالة، قد تحتاج إلى ضبط الجهاز عن بُعد بعد استلامه من خلال اجتماعنا عبر الإنترنت هنا: https://calendly.com/uunatek/iauto-support، أو مشاهدة تعليمات الفيديو الخاصة بنا على YouTube هنا: https://www.youtube.com/watch?v=QlrD2w3Zo2M&t=1403s. وفي الوقت نفسه، إذا سمحت إعدادات البرنامج بالحركة ذهابًا وإيابًا، فسيزداد الانحراف.
في هذه الحالة، نوصي بما يلي:
1. حاول الكتابة بسرعة أقل، واستخدم سرعة الرسم الافتراضية الموصى بها، وهي 2000 مم/دقيقة
2. لا تُفعّل وظيفة التحسين التلقائي التي تسمح بالحركة ذهابًا وإيابًا، لتقليل الانحراف
3. حاول استخدام المحور X بوصفه المحور المركزي للصورة
4. استخدم قلمًا سريع الجفاف
5. حاول استخدام ورق الرسم وتثبيت الورق
6. ينبغي ألا يكون العمل الفني معقدًا جدًا. وإذا كان معقدًا فعلًا، فيُوصى برسمه على عدة أجزاء

المواصفات

【الأداء والدقة】
• مساحة العمل (الرسم): 16.5" × 23.4" (420 × 594 مم) — متوافقة بالكامل مع A2 وANSI C
• أقصى سرعة للكتابة: 0 – 472.44 بوصة/دقيقة (0 – 12,000 مم/دقيقة)
• الدقة الميكانيكية: Y: ‏0.0004" (0.01 مم)، X: ‏0.0004" (0.01 مم)
• حركة القلم الرأسية (المحور Z): ‏0.39" (10 مم)

【إمكانات الأدوات والمكونات】
• قطر القلم المدعوم: حتى ‏0.63" (16 مم)
• زاوية القلم القابلة للضبط: ‏70° – 90° (تدعم الفُرش المائلة وأقلام الخط العربي)
• المحركات: 4 × محركات خطوية NEMA 17 (42) عالية العزم (تهيئة التشغيل المزدوج / الثبات المعزز)
• مفاتيح الحد: مدمجة (محورا X/Y)
• مواد الهيكل: مقاطع ألومنيوم صناعية + لوح فولاذي شديد التحمل

【المواصفات والأبعاد】
• حجم المنتج (A2): ‏27.8" × 27.4" × 6.1" (706 × 696 × 155 مم)
• حجم التغليف (A2): ‏29.0" × 7.0" × 7.0" (737 × 178 × 178 مم)
• الوزن الصافي: ‏9.0 أرطال (4.1 كجم)
• وزن الشحن: ‏10.0 أرطال (4.5 كجم)

【الإلكترونيات والاتصال】
• اللوحة الرئيسية: DrawCore V2.0
• الاتصال: USB، Bluetooth
• جهد الإدخال: ‏110V - 220V AC (متوافق عالميًا)
• خرج محول الطاقة: ‏12V / 1A
• درجة حرارة التشغيل: ‏-4°F – 122°F (-20°C – 50°C)

【البرامج والتحكم】
• البرنامج الثابت: متوافق مع GRBL
• برنامج التحكم / الإضافات: إضافة التحكم UUNA TEK® 2.0
• أنظمة التشغيل المدعومة: Windows 7/8/10/11+، macOS، Linux
• البرامج المتوافقة: Inkscape (الكتابة/الرسم)، LightBurn (النقش بالليزر)
• تنسيقات الملفات المدعومة: SVG، JPG، JPEG، PNG، BMP، G-code، وغيرها

قائمة التعبئة

1 × UUNA TEK iDraw H A2/A1/A0 راسم بالقلم

1 × مجموعات أدوات

1 × دليل البدء السريع

1 × بطاقة شكر

البرمجيات

نزّل برنامج إنكسكيب والملفات الشاملة من هنا>>>.

يمكنك العثور على البرنامج لأنظمة Windows وMac وLinux، بالإضافة إلى دليل تجميع الأجهزة وتفاصيل تثبيت البرنامج.

لمن يحتاج إلى وظائف متقدمة:

1. لمن يحتاج إلى وظيفة حفظ ملف الرسم، يُرجى تنزيل هذه النسخة>>>

2. لمن يحتاج إلى وظيفة دمج البريد،

Windows: يُرجى تنزيل هذه النسخة>>>

Mac أو Linux، يُرجى تنزيل هذه النسخة>>>

3. لمن يحتاج إلى وظيفة الليزر، يُرجى تنزيل هذه النسخة>>>

4. ماذا لو كانت لديّ بعض المعارف الأساسية في البرمجة وأردت تعديل المعلمات الأصلية لتجاوز حد السرعة؟ يُرجى تنزيل هذه النسخة>>>

دروس تعليمية

بالنسبة إلى راسم القلم UUNA TEK® 1.0، يُرجى الاطلاع على دروس الفيديو هنا>>>

بالنسبة إلى راسم القلم UUNA TEK® 2.0، يُرجى الاطلاع على دروس الفيديو هنا>>>

بالنسبة إلى راسم القلم UUNA TEK® H، يُرجى الاطلاع على دروس الفيديو هنا>>>

بالنسبة إلى البرنامج، يُرجى الاطلاع على الفيديو هنا>>>

بالنسبة إلى وظيفة الليزر، يُرجى الاطلاع على دروس الفيديو هنا>>>

السياسات

سياسة الشحن: سيتم تنفيذ جميع الطلبات خلال 48 ساعة عمل. ستُشحن جميع الطرود عبر DHL/UPS/USPS من مستودعاتنا في الصين أو من مستودع Amazon، وستستغرق عملية الشحن من 5 إلى 7 أيام عمل حتى وصولها إلى وجهتك. يُرجى الانتباه إلى احتمال حدوث تأخير خلال مواسم التخفيضات. اطّلع على السياسة الكاملة هنا>>>

سياسة الإرجاع: نقدم ضمانًا لمدة عام واحد على جميع المنتجات. يُتاح الإرجاع واسترداد المبلغ مجانًا فقط في حال وجود مشكلة في الجودة أو حدوث تلف أثناء التوصيل. يُرجى التواصل معنا عبر support@uunatek.com قبل إرجاع المنتج. اطّلع على السياسة الكاملة هنا>>>

iDraw H A2 vs A1 vs A0 – Choosing the Right Size

Size Dimensions Best Use Cases
A2 16.5 x 23.4 inches Compact drawings, calligraphy, small-scale generative art
A1 23.4 x 33.1 inches Medium artwork, prototypes, classroom use
A0 33.1 x 46.8 inches Large-format designs, detailed calligraphy, large generative art projects

الأسئلة الشائعة

متى ولماذا تستخدم راسم الأقلام iDraw H A2

يُعد iDraw H A2 مثاليًا لـ:

الفنون التوليدية: إنشاء رسومات خوارزمية معقدة بدقة متناهية.

مشروعات الخط: كتابة يدوية احترافية للشهادات والبطاقات والأعمال الفنية.

الرسم الهندسي: رسم خطوط مساعدة دقيقة للهندسة والنماذج الأولية.

وضع العلامات على الجلود والأعمال الحرفية: نقش الأنماط أو الشعارات أو خطوط الطي باستخدام الليزر أو القلم.

الاستخدام التعليمي: تدريس الرسم التقني أو الكتابة اليدوية في المدارس والاستوديوهات.

لماذا تختار iDraw H؟

يجمع بين الدقة والسرعة وتعدد الاستخدامات والمتانة، ما يجعله الخيار الأول للمبدعين الذين يطلبون جودة احترافية ومرونة عالية.

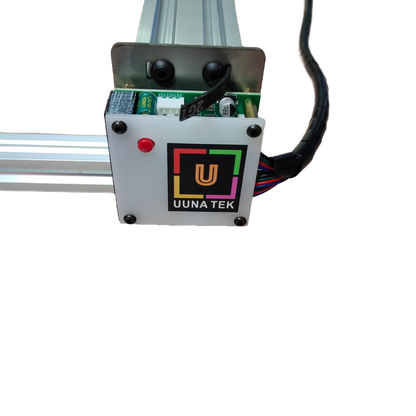

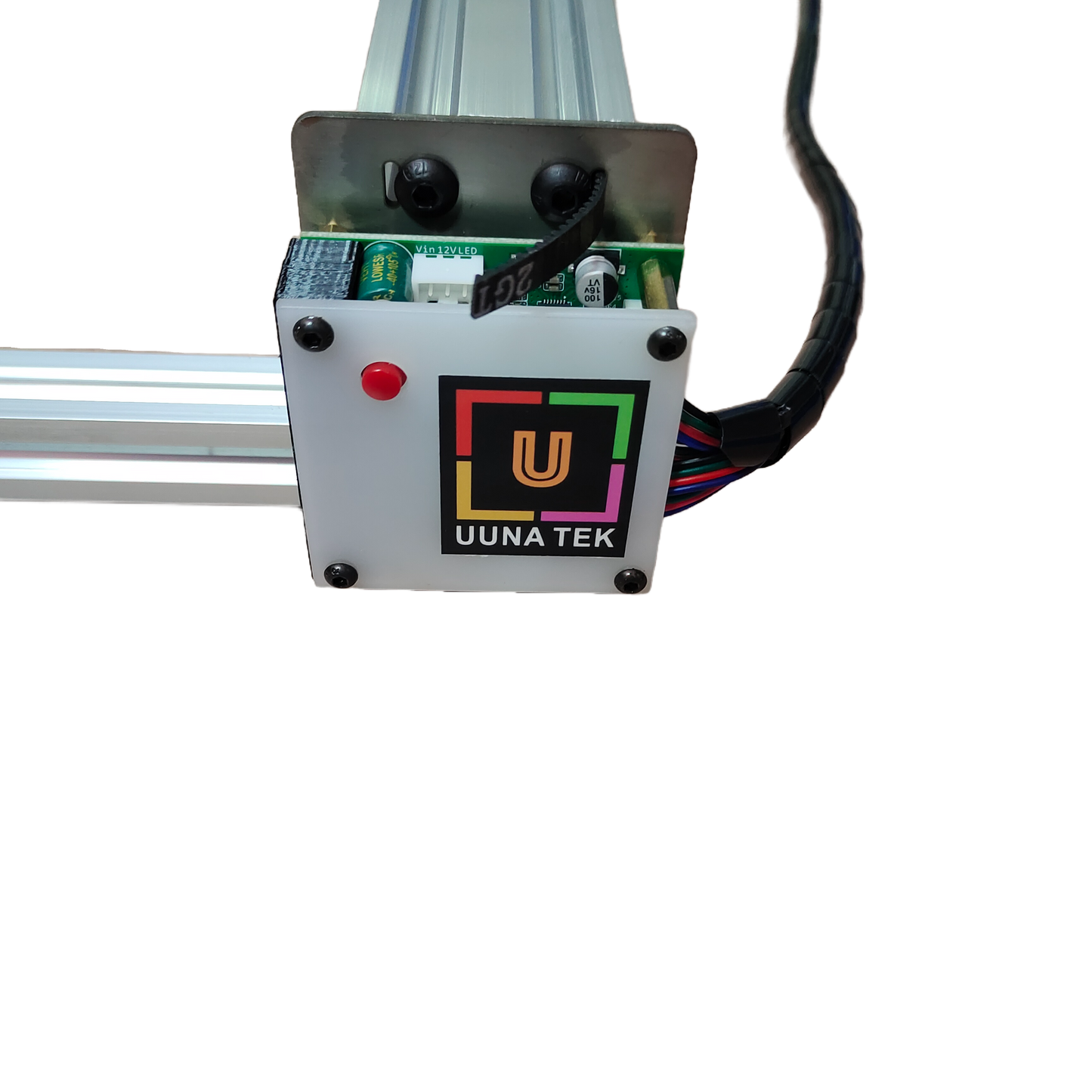

ماذا ينبغي أن أفعل إذا ضغطت على الزر الأحمر وتوقفت الآلة؟ هل يمكنني استئناف الرسم؟

نعم، يمكنك استئناف عملك بعد الضغط على زر التوقف الطارئ الأحمر. بمجرد الضغط عليه، ستتوقف الآلة مؤقتًا وتنتظر المزيد من التعليمات. للمتابعة:

  1. افتح برنامج Inkscape.
  2. انتقل إلى قائمة الإضافات.
  3. ابحث عن قسم الاستئناف.
  4. اختر الاستئناف (من الصفحة الرئيسية) أو الاستئناف (من حيث تم الإيقاف المؤقت)، وفقًا لما إذا كنت تريد إعادة التشغيل من البداية أو المتابعة من نقطة التوقف نفسها تمامًا.

👉 نصيحة: احرص دائمًا على اختيار خيار الاستئناف الصحيح بناءً على مدى تقدم مشروعك، لتجنب تداخل الرسومات أو عدم اكتمالها.

لماذا لا تعمل وظيفة العودة التلقائية إلى المنزل لديّ بشكل جيد؟

إليك بعض النصائح لاستخدام التعيين التلقائي للموضع الرئيسي Auto Home.
1. تحقّق من توصيل كابلات مفاتيح التلامس بشكل صحيح، واتّبع هذا الدليل:https://www.youtube.com/watch?v=5B4nb2k6eAc2. حرّك عربة المحور X يدويًا إلى اليسار إلى أقصى حد ممكن، وتحقّق مما إذا كانت تلامس مفتاح تلامس المحور X.
3. حرّك عربة المحور Y يدويًا إلى الخلف إلى أقصى حد ممكن، وتحقّق مما إذا كانت تلامس مفتاح تلامس المحور Y.
4. تأكّد من ترتيب الكابلات بشكل صحيح حتى لا تعلق بعربتي المحورين XY، وراجِع هذا الدليل لترتيب كابل المحور Z:https://www.youtube.com/watch?v=LTwPYPh3rdE

هل يمكن للمحور Z ضبط مسافة العمل؟

نعم، يمكن للمحور Z ضبط مسافة العمل من 0 إلى 10 مم.

هل يمكن التحكم في وقت وضع القلم على الورق؟

نعم، يمكن التحكم في وقت وضع القلم.

هل تدعم الآلة أوامر G-code؟

نعم، يدعم أوامر G-code. والبرنامج الثابت للوحة الأم متوافق مع GRBL.

هل يمكن لمحور Z الرفع والضغط بسلاسة مع حمولة تبلغ نحو 30–35 غرامًا (مثل مسبار فولاذي صلب بقطر 10 مم وطول 5 سم)؟

نعم، يمكنها ذلك. تدعم الآلة أحمالًا تصل إلى 200 غرام وبقطر أقصى يبلغ 15 مم.

هل الإطار ثابت بما يكفي لتجنب الاهتزاز عند الضغط؟

نعم، إن هيكل H مستقر بدرجة كافية. ويمكن ضبط سرعة التشغيل.

إذا كان من الممكن أصلًا تغيير إعداد مقدار رفع الأقلام أو خفضها؟

يحدّ الكود ارتفاع المحور Z افتراضيًا؛ يمكنك ضبط الإعدادات التالية كما هو موضح في الصور للحصول على مرونة أكبر.

1.idraw_deps>idraw2_0internal>idraw.py

اضبط الارتفاع من 10 إلى الارتفاع المتوقع، مثل 30، في self.options.pen_pos_up وself.options.pen_pos_down.

نزّل الصورة 1

2. idraw2_0.inx

اضبط max="10.0" على الارتفاع الذي تريده في <param name="pen_pos_down" type="float" min="0.1" max="10.0" _gui-text="ارتفاع القلم: لأسفل، (مم):">5.0</param>

نزّل الصورة 2

هل يمكنني استخدام iDraw H للنقش بالليزر؟

نعم. يدعم رؤوس الليزر بقدرة تتراوح بين 500 ميلي واط و15 واط، وهو مناسب للخشب والجلد والبلاستيك والورق.

ما البرامج المتوافقة؟

Windows وMac (برنامج Inkscape للرسم، وLightburn للنقش)، وLinux. وهو يدعم ملفات G-code وDXF وSVG.

هل يحتاج الراسم بالقلم إلى لوح قاعدة؟

تأتي نسخة A2 من دون قاعدة تثبيت، ما يتيح تركيبها رأسيًا أو أفقيًا بسهولة، وهي مثالية للرسم في مساحات تتجاوز الحدود القياسية للأحجام.

ما المواد التي يمكنني الاستعانة بها؟

الورق والكرتون والجلد وغيرها من المواد المسطّحة المناسبة.

ما مدى دقة iDraw H؟

تبلغ الدقة الميكانيكية 0.01 مم للمحور Y و0.01 مم للمحور X، مما يضمن دقة عالية في فن الخط والرسم التقني.

هل يمكن للمحور Z التكيف مع ارتفاعات الأقلام المختلفة؟

نعم. يمكن للمحور Z رفع الحمولة وخفضها والضغط عليها بوزن يتراوح بين 30 و35 غرامًا تقريبًا.
