راسمات الأقلام المؤسسية

ما هو الراسم بالقلم المؤسسي؟ إنه يمثل بنية تحتية مفتوحة المصدر للتحويل من الرقمي إلى المادي، صُممت خصيصًا للتعليم العالي، ومختبرات STEAM، ومراكز حفظ التراث الثقافي، وأقسام الهندسة المعمارية. تجمع هذه المجموعة بين التصميم الحاسوبي، والطبوغرافيا الرياضية المعقدة، والوسائط التقليدية المادية. بدءًا من منصاتنا عالية الدقة UUNA TEK 3.0 (A3–A0)، ووصولًا إلى ArtStation 2436 المُعايرة بدقة، ومنصات الطاولة المسطحة الصناعية كبيرة الحجم 2x2M، توفر هذه الأنظمة الروبوتية نتائج متجهية موثوقة وقابلة للتكرار بدرجة عالية ضمن سير عمل البحث والأرشفة وتعدد المواد، حتى في أكثر التطبيقات تطلبًا.

الميزات الأساسية:

  • تكامل سير العمل المفتوح للمؤسسات: تنفيذ أصلي لأوامر G-code عبر لوحات DrawCore V1.3 أو Industrial GRBL المتخصصة. تستوعب الأنظمة بسلاسة ملفات .SVG و.DXF مباشرةً من أطر البرمجة المفتوحة (Python وProcessing وP5.js) وحزم البرمجيات المتخصصة (Rhino وAutoCAD وGrasshopper).
  • متانة هيكلية مؤسسية: صُممت على هياكل H فولاذية صناعية ثقيلة، وجسور مقاومة للانحراف، وبُنى CoreXY معززة. تستخدم هذه الآلات محركات خطوية عالية العزم من الفئتين 42 و57 وقضبان توجيه خطية لضمان دورة حياة ميكانيكية لا تتطلب صيانة في ظل الاستخدام المخبري المكثف.
  • قابلية تكرار على مستوى الأصول وتجسيد البيانات: توفر قابلية تكرار استثنائية في تحديد الموضع تصل إلى $\pm0.02\text{mm}$ (في طرازي UUNA TEK 3.0 A3/A2)، ودقة حركة فائقة تبلغ $0.0125\text{mm}$ (في سلسلة ArtStation)، مما يتيح لفرق البحث تحويل مجموعات بيانات ضخمة ومعقدة إلى مخططات خطية مادية خالية من العيوب.
  • منظومة حماية مؤسسية شاملة: تتضمن كل حزمة شراء تجهيزًا كاملاً مُجمّعًا مسبقًا وجاهزًا للتشغيل بنسبة 100%، وشحنًا عالميًا مجانيًا، وضمان الرعاية مدى الحياة الرائد في القطاع، مدعومًا بمسارات مباشرة لتهيئة فرق تقنية المعلومات ومسؤولي المختبرات في الجامعات.

الحلول المؤسسية وحلول سير العمل

  • للمتاحف وصالات العرض والأماكن العامة للفنون: أداء جاهز للعرض

    تمكّن من تنفيذ تركيبات فنية على نطاق واسع وتكليفات فنية عامة مستمرة وحية. صُممت هذه الأنظمة لتحمّل المتطلبات الصارمة لبيئات العرض، وتعمل كتركيبات فنية مستقلة لفنون الأداء الممتدة زمنيًا.

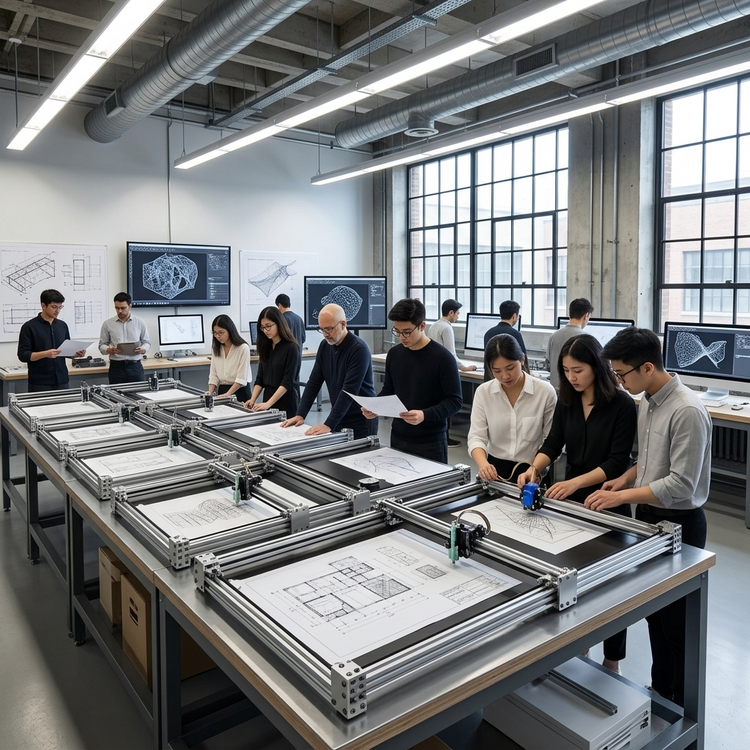

  • للجامعات والمختبرات البحثية: بنية تحتية متينة ومتعددة المستخدمين

    جهّز بنيتك التحتية للتحويل من الرقمي إلى المادي بأجهزة موثوقة بجودة تعليمية. صُمّمت سلسلة ArtStation لتحمّل صرامة مختبرات الطلاب، وتتميّز بإمكانية الوصول إلى مكوّنات الأجهزة المفتوحة، ووسائل إيقاف أمان متينة، وقطع قليلة الصيانة، مما يزيد عائد استثمارك التعليمي إلى أقصى حد ويسدّ الفجوة بين STEM وSTEAM.

  • للفنانين المعاصرين والمبرمجين المبدعين: مسارات برمجية سلسة تمامًا

    توقّف عن معاناة البرامج الاحتكارية المعقّدة. صُمّمت ArtStation للمطوّر والفنّان العصري. فهي تدعم مخططات SVG نقية وغير مضغوطة وG-code قياسيًا. وتتوافق بسلاسة مع إعدادات البرمجة النصية المخصّصة باستخدام Python وProcessing وvsketch وGrasshopper. لا اشتراكات سحابية إلزامية ولا احتجازًا داخل منظومة—بل تحكّم مطلق في رسوماتك المتجهية.

الميزة 1:

نظام فن توليدي بمستوى المعارض (دقة أصلية تبلغ 0.0125 مم)

الواقع التقني: تتوسع الأعمال الفنية التوليدية بزيادة التفاصيل. تُدخل آلات الرسم التجارية القياسية ارتدادًا دقيقًا، ما يتسبب في تشوش الخطوط المتداخلة مجهريًا أو تمزيق ألياف الورق.

حل UUNA TEK®: صُممت سلسلة ArtStation بدقة حركة أصلية لا تقل عن 0.0125 مم وسماحية ميكانيكية مطلقة تبلغ ~0.1 مم، فتحوّل الشبكات الخوارزمية فائقة التعقيد، وأنماط الموارِيه الرياضية الكثيفة، والمتجهات الفوضوية لجاذبات الفوضى إلى خطوط مادية حادة كالموسى. وتحافظ أعمالك الفنية على تعريفها الهندسي الواضح حتى تحت إضاءة الفحص بمعايير صالات العرض.

الميزة 2:

تشغيل مستمر بمستوى الاستوديو (دورة تشغيل 24/7 بلا انحراف)

الواقع التقني: قد يستغرق تنفيذ رسم قياسي بسهولة من 18 إلى 36 ساعة من الحركة المتواصلة. وفي مجموعات الأحزمة منخفضة التكلفة المصممة للتجميع الذاتي، ترتفع حرارة المحركات أكثر من اللازم، وتتخطى الرقائق خطوات، وتنحرف الخطوط في منتصف العمل على ورقة أرشيفية بقيمة 2,000 دولار.

حل UUNA TEK®: صُممت سلسلة ArtStation باعتبارها بنية تحتية لإنتاج الأعمال الفنية المؤسسية، وتضم محركات خطوية متينة مقترنة بكتل تبريد نشطة لتبديد الحرارة ولوحة أم صناعية مطوّرة من طراز H-SE. وهي مصنفة للتشغيل المتواصل دون مراقبة، ما يعني أنها تستطيع العمل طوال الليل في استوديو مظلم أو الأداء مباشرةً طوال معرض متحفي يستمر شهرًا كاملًا، من دون أي انحراف مكاني ولو بمقدار مليمتر واحد.

الميزة 3:

بنية CoreXY عالية الثبات وأدلة خطية صناعية

الواقع التقني: تهتز أجهزة الرسم التقليدية ذات الذراع الكابولي أو الجسر X-Y بعنف عند سرعات الانتقال العالية بين المتجهات، مما يتسبب في ظهور تشوهات «شبحية» وخطوط متموجة.

حل UUNA TEK®: استنادًا إلى هيكل حركة CoreXY مُعزَّز، يبقى المحركان ثابتين بإحكام في القاعدة، مما يقلل بشكل كبير من الكتلة المتحركة للجسر. وبفضل قضبان التوجيه الخطية الفولاذية عالية الصلابة وأحزمة التوقيت المُعزَّزة بالألياف الزجاجية، يتحرك رأس الأداة بسرعة تصل إلى 280 مم/ثانية (11 بوصة/ثانية) مع تسارع سلس للمتجهات وخالٍ من الاهتزاز.

الميزة 4:

التوافق الفني مع مواد متعددة (رأس أداة بزاوية تكيفية من 70° إلى 90°)

الواقع التقني: تمسك الأيدي البشرية الأقلام بزاوٍ مختلفة؛ أما أجهزة الرسم القياسية فتُجبر الأقلام على الوضع الرأسي تمامًا (90°)، مما يتلف سنون أقلام الحبر السائل، ويمزق الأقلام الدقيقة، ويجعل من المستحيل تغذية الوسائط الجافة مثل الفحم.

حل UUNA TEK®: بفضل وحدة زاوية قلم قابلة للضبط بين 70° و90° ونظام قوي لرفع الأداة بمحور Z المتحكم فيه لمسافة 10 مم، تمنح ArtStation الفنان تحكمًا ميكانيكيًا مطلقًا في كيفية ملامسة الوسيط للوحة. كما توفر التحكم الدقيق في الضغط البنيوي اللازم للرسم باستخدام الأقلام التقنية الدقيقة، وأحبار الأقلام السائلة سريعة الجفاف، وأقلام الطلاء الثقيلة، والغرافيت الناعم، أو أعواد فحم الكرمة الهشة.

الميزة 5:

تكامل سير العمل المفتوح ومسارات العمل المعتمدة على واجهة برمجة التطبيقات

الواقع التقني: لا شيء يُحبط المبرمج الإبداعي أكثر من أن يكون عالقًا في تطبيق احتكاري مليء بالأخطاء ويعتمد على السحابة، ويتعطل باستمرار عند التعامل مع ملفات SVG الكبيرة.

حل UUNA TEK®: صُمم UUNA TEK® بالاعتماد على بروتوكولات المتجهات المفتوحة. ويتصل مباشرةً عبر خط تحكم USB خالٍ من زمن الاستجابة، ويقرأ تخطيطات SVG الأصلية ولغة G-code الخاصة بالتنفيذ الصناعي مباشرةً. كما يعمل كمُصرّف مادي سلس للبرامج النصية الصادرة مباشرةً من Python وProcessing وvsketch وopenRCA وInkscape وAdobe Illustrator أو أطر عمل CAD / Grasshopper البارامترية.

UUNA TEK® Institutional Pen Plotters: Complete Product Line Comparison

Technical Specifications UUNA TEK 3.0 (A3) UUNA TEK 3.0 (A2) UUNA TEK 3.0 (A1) UUNA TEK 3.0 (A0) UUNA TEK ArtStation 1824 UUNA TEK ArtStation 2436 UUNA TEK 3.0 (2x1.25M) UUNA TEK 3.0 (2x2M)
System Classification Desktop Compact Medium-Format Large-Format Full-Scale Workstation Premium Studio Institutional Flagship Industrial Prototyping Heavy-Duty Mega Flatbed
Effective Plotting Area 420 X 297 mm 594 X 420 mm 841 X 594 mm 1189 X 841 mm 610 X 457 mm (24" X 18") 914 X 610 mm (36" X 24") 2000 X 1250 mm 2000 X 2000 mm
Motion Architecture H-Frame H-Frame Reinforced H-Frame Anti-Deflection Gantry CoreXY Structure CoreXY Structure Anti-Deflection Gantry Dual-Drive Gantry
Maximum XY Travel Speed 20,000 mm/min 20,000 mm/min 20,000 mm/min 20,000 mm/min 16,800 mm/min 16,800 mm/min 20,000 mm/min 20,000 mm/min
Minimum Motion Resolution 0.02 mm 0.02 mm 0.05 mm 0.05 mm 0.0125 mm 0.0125 mm 0.1 mm 0.1 mm
Mechanical Precision (XY) +-0.02 mm +-0.02 mm +-0.05 mm +-0.05 mm +-0.1 mm +-0.1 mm +-0.1 mm +-0.1 mm
Max Substrate Thickness 30 mm 30 mm 30 mm 30 mm 18 mm (0.7 in) 18 mm (0.7 in) 40 mm (Modified) 40 mm (Modified)
Vertical Pen Travel 10 mm 10 mm 10 mm 10 mm 10 mm (0.4 in) 10 mm (0.4 in) 10 mm 10 mm
Tool Angle Control 0-90 Degree Variable 0-90 Degree Variable 0-90 Degree Variable 0-90 Degree Variable 70-90 Degree Adjustable 70-90 Degree Adjustable 0-90 Degree Variable 0-90 Degree Variable
Frame Materials Q235 Steel + Al Heavy Steel Frame Reinforced Dual-Beam Anti-Deflection Gantry Al Profile + Stainless Steel Al Profile + Stainless Steel Anti-Deflection Gantry Anti-Deflection Gantry
Base Plate Material 2mm Rigid Steel 2mm Rigid Steel 2mm Rigid Steel 2mm Rigid Steel Magnetic Steel Plate Magnetic Steel Plate 8mm Tempered Glass 8mm Tempered Glass
Motherboard & Control GRBL Hardware GRBL Hardware GRBL Hardware Industrial GRBL DrawCore V1.3 DrawCore V1.3 Industrial GRBL Industrial GRBL
System Firmware GRBL Native GRBL Native GRBL Native GRBL Industrial EBB Firmware EBB Firmware GRBL Industrial GRBL Industrial
Connectivity USB / SD Card USB / SD Card USB / SD Card USB / SD Card USB USB USB / Standalone USB / Standalone
Power Adapter Output DC 12V DC 12V DC 12V DC 24V DC 24V DC 24V DC 24V Industrial DC 24V Industrial
Device Physical Weight 11 kg 17.5 kg 32 kg 48 kg 11 kg ~16 kg ~110 kg ~165 kg
Overall Footprint 570 X 440 mm 740 X 570 mm 1010 X 740 mm 1370 X 1010 mm 560 X 840 mm ~860 X 1140 mm 2400 X 1650 mm 2400 X 2400 mm
Deployment Status 100% Preassembled 100% Preassembled 100% Preassembled 100% Preassembled 100% Preassembled 100% Preassembled 100% Preassembled 100% Preassembled

الأسئلة الشائعة

السؤال الأول: ما الذي يجعل نظام الرسم الروبوتي أصلًا «بمستوى مؤسسي»؟

أ: تتميز الأنظمة المخصّصة للمؤسسات بهندستها الإنشائية ومتانتها طويلة الأمد في ظل الاستخدام المتواصل. وبينما تستخدم أجهزة الرسم القياسية للهواة هياكل خفيفة الوزن، فإن UUNA TEK 3.0 Institutional Series مصمّمة من الفولاذ الكربوني Q235 وهياكل فولاذية ثقيلة على شكل H، وترتقي إلى جسر هيكلي ضخم مقاوم للانحراف في طرازَي 2x1.25M و2x2M. صُمّمت هذه الأنظمة لتحمّل الاستخدام المكثف من قِبل عدة مستخدمين في مختبرات الجامعات والمتاحف العامة من دون إجهاد ميكانيكي.

السؤال الثاني: هل يمكن لهذه الراسمات أن تعمل بأمان وبشكل كامل دون مراقبة أثناء التركيبات العامة الطويلة؟

ج: نعم. للامتثال لمعايير السلامة الجامعية الصارمة والمعايير التشغيلية للمتاحف، تتميز كل آلة بوضع مستقل غير متزامن. وبالاستفادة من خطوط أنابيب بيانات عالية الكسب عبر USB أو التشغيل من بطاقة SD دون اتصال، تعمل سلسلتا ArtStation 2436 وUUNA TEK 3.0 بسلاسة من دون الارتباط بحاسوب مخصص. ويزيل ذلك خطر تعطل الحاسوب في منتصف المعرض، بينما تحافظ سلاسل السحب الصامتة المصنوعة من النايلون والمُدمجة على حماية الكابلات المتحركة بالكامل.

الربع الثالث: ما تنسيقات ملفات الرسومات المتجهة وبيئات التصميم المدعومة أصلاً؟

أ: تعمل منصات UUNA TEK وفق بنية موثوقة ومفتوحة للأجهزة، باستخدام بروتوكولات أوامر البيانات القياسية لـ G-code. وهذا يضمن تجنّب قسمك الوقوع في قيود البرامج الاحتكارية. وتستورد الأنظمة أصليًا ملفات SVG وDXF وPLT وPDF مباشرةً من أطر البرمجة الإبداعية (مثل Python أو Processing) وحزم التصميم الحاسوبي الاحترافية، بما في ذلك AutoCAD وRhino وRevit وSolidWorks وInkscape وLightBurn.

السؤال الرابع: ما مدى الدقة الميكانيكية وقابلية التكرار لهذه الأنظمة عبر أسطح اللوحات القماشية كبيرة الحجم؟

ج: بالنسبة إلى التجسيد المادي للبيانات الحيوية والمخططات المعمارية المعقدة، فإن الدقة أمر لا يقبل التنازل. تحقق أنظمة UUNA TEK 3.0 A3 وA2 دقة تكرار في تحديد الموضع تبلغ +-0.02mm باستخدام قضبان توجيه خطية صلبة. وللمهام واسعة النطاق، تحافظ منصاتنا المسطحة شديدة التحمل بطول مترين على دقة +-0.1mm ثابتة عبر مساحة العمل الواسعة بالكامل، بفضل محركات خطوية عالية العزم مقاس 57 ونظامي جريدة وترس مزدوجي القيادة اللذين يمنعان الانحراف.

س5: هل مستوى الضوضاء أثناء التشغيل منخفض بما يكفي لقاعات المتاحف العامة أو مكتبات الجامعات؟

أ: نعم، تم دمج التحكم في الضوضاء مباشرةً في آليات الحركة لدينا. تعمل محطات العمل كاملة الحجم UUNA TEK 3.0 عند مستوى ضوضاء أقل من 60 ديسيبل، لتندمج بهدوء في البيئات الأكاديمية أو المختبرية. أما في صالات العرض فائقة الهدوء، فتعمل ArtStation 2436 بمحركات تشغيل محسّنة للغاية وهادئة عند مستوى ضوضاء أقل من 55 ديسيبل، مما يحافظ بالكامل على تركيز الجمهور على العرض الأدائي لعملية الرسم الميكانيكية.

السؤال 6: كيف تتعامل هذه الراسمات مع أوزان الورق المتنوعة والركائز متعددة المواد غير التقليدية؟

أ: تدعم المجموعة نطاقًا واسعًا من الوسائط. تتعامل أنظمة UUNA TEK 3.0 A3–A0 مع المواد الصلبة التي يصل سُمكها إلى $30\text{mm}$ على ألواحها القاعدية الفولاذية الصلبة. وبالنسبة إلى الألواح المعمارية الثقيلة، أو ألواح الخشب، أو البوليمرات الكثيفة، تتميز منصتا الرسم المسطحتان الصناعيتان 3.0 2x1.25M و2x2M بخلوص مُعدّل يتيح الرسم المباشر على ركائز يصل سُمكها إلى 40 مم.

Q7: ما أنواع الأقلام الفنية وأدوات الرسم وأقلام التعليم الأرشيفية التي يمكن تثبيتها؟

الإجابة المباشرة: يجب أن تتميز أجهزة الرسم المؤسسية بأنظمة تثبيت أدوات عالية القابلية للتكيف، قادرة على تثبيت أقلام وأقلام تعليم أو أدوات تقنية ذات أوزان مختلفة، على ركائز مرنة وسميكة صلبة على حد سواء.

  • ميزة UUNA TEK®: يتميز خط ArtStation بنظام قابل لضبط زاوية القلم من 70 إلى 90 درجة، مع مشبك قلم مدمج يدعم أدوات الرسم التي يصل قطرها إلى 16 مم ومواد يصل سمكها إلى 18 مم. وتنتقل سلسلة UUNA TEK 3.0 إلى عربة مبطنة للخدمة الشاقة أو عربة محور Z صناعية للأحمال الثقيلة بمدى متغير من 0 إلى 90 درجة، تدعم ركائز يصل سمكها إلى 30 مم (A3-A0)، وإلى 40 مم في منصات الرسم المسطحة العملاقة 2M—وهي مثالية للرسم مباشرة على إطارات قماشية سميكة أو ألواح خشبية أو كرتون أو أوراق مائية سميكة.

س8: ما متطلبات الطاقة الكهربائية لدمج هذه الوحدات في البنى التحتية القديمة للحرم الجامعي؟

ج: صُممت كل آلة بدوائر كهربائية عالية الكفاءة، وتأتي مزوّدة بمحوّل طاقة عالمي بمدخل متوافق مع الجهد من 100 إلى 240 فولت تيار متردد. ويُحوَّل الجهد الداخلي إلى خط تيار مستمر آمن للغاية بجهد 12 فولت أو 24 فولت. ويتميز استهلاك الطاقة بكفاءة استثنائية: إذ يستهلك 3.0 A3 قدرة لا تتجاوز 20 واط، بينما يستهلك أكبر جسر صناعي لدينا—وهو 3.0 2x2M—بحد أقصى 90 واط فقط عند التسارع الكامل (سرعة قصوى تبلغ 20,000 مم/دقيقة).

السؤال 9: ما مقدار الصيانة التي تتطلبها هذه الأنظمة الروبوتية من فنيي المختبر؟

أ: معدومة تقريبًا. نظرًا لأن آلاتنا مصممة باستخدام قضبان خطية مقاومة للغبار، ومقاطع ألمنيوم عالية الجودة، ومحامل صناعية محكمة الإغلاق، فإنها لا تتطلب إجراءات معايرة معقدة. تتمثل المهمة الأساسية لموظفي مختبرك ببساطة في التأكد من عدم نفاد حبر أدوات الكتابة التي اخترتها أثناء دورات الطباعة ذات الحجم الكبير.

س10: كيف تحمي UUNA TEK الاستثمارات المؤسسية وتبسّط إجراءات المشتريات الجامعية؟

أ: نحن نفهم إرشادات المنح المقدمة للشركات والمؤسسات. تصل كل آلة في هذه المجموعة مجمّعة مسبقًا بنسبة 100% كحل جاهز للتشغيل فور إخراجه من الصندوق، مما يلغي الحاجة إلى التجميع المرهق من قِبل أعضاء هيئة التدريس. وتحظى المشتريات بالكامل بدعم الشحن المجاني عالميًا، وسياسة إرجاع لمدة 30 يومًا، وضمان رعاية مدى الحياة، بالإضافة إلى استشارات مباشرة فردية للتأهيل التقني لمساعدة مسؤولي تكنولوجيا المعلومات ومديري المختبرات لديك.
