يتيح راسم القلم iDraw H SE تحكمًا مرنًا في «زاوية المنزل» (نقطة الأصل)، وهو أمر ضروري لمحاذاة الرسومات بشكل صحيح. يمكنك استخدام نقطة أصل افتراضية لكامل مساحة العمل أو تعيين موضع منزل مخصص لأحجام الورق الأصغر.
الخيار 1: زاوية المنزل الافتراضية (وضع الورق الكامل)
التعليمات:
- واجه الجهاز من الأمام، كما هو موضح أعلاه.
- تُضبط زاوية المنزل الافتراضية على الزاوية العلوية اليمنى لمنطقة عمل الجهاز.
- يُعد هذا مثاليًا للورق بالحجم الكامل أو عند استخدام مساحة الراسم بالكامل.
- استخدم زر «الصفحة الرئيسية» في برنامجك (مثل Inkscape مع إضافة AxiDraw) لإعادة القلم إلى نقطة الأصل الافتراضية هذه.
الخيار 2: زاوية منزل مخصصة (وضع الورق الصغير)
التعليمات:
- أوقف تشغيل الجهاز.

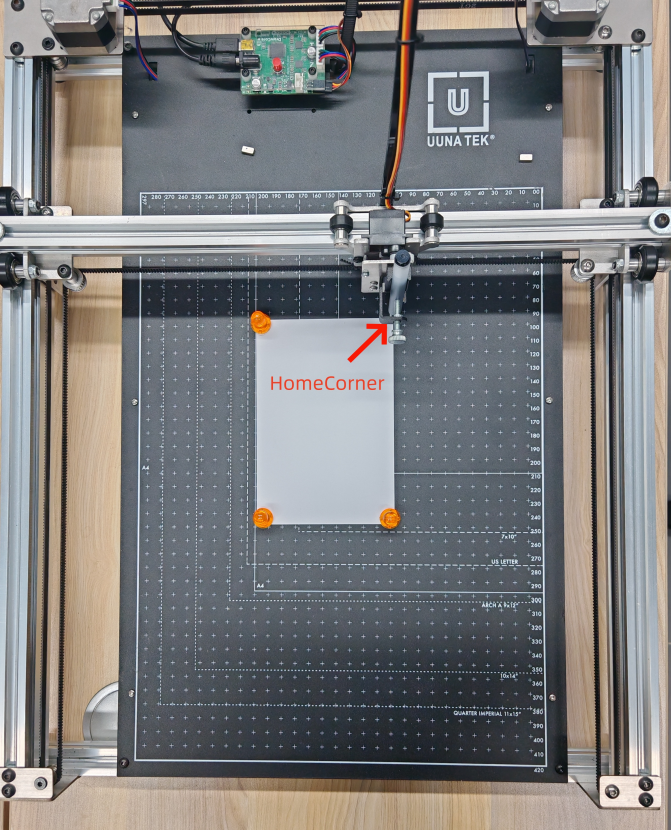

- حرّك حامل القلم برفق بيدك حتى يصبح رأس القلم عند الزاوية العلوية اليمنى لورقك الصغير، كما في الصورة أعلاه.
- سيعمل هذا الموضع الآن كزاوية المنزل الجديدة بعد إعادة تشغيل الجهاز.
- ابدأ الرسم من هذا الموضع للحفاظ على محاذاة كل شيء مع ورقك الأصغر حجمًا.
وصف نظام الإحداثيات
عند فتح Inkscape، يمكن عرض صفحة المستند باتجاهين: أفقي أو عمودي. قبل بدء الرسم باستخدام راسم الأقلام iDraw H SE، من المهم التأكد من تطابق اتجاه الجهاز مع اتجاه الصفحة في Inkscape.
إذًا، كيف تحدد اتجاه الرسم الصحيح؟
القاعدة الأساسية بسيطة:
طابق الاتجاه الفعلي لراسم القلم iDraw H SE مع اتجاه الورق الظاهر في Inkscape.
إذا كانت صفحة Inkscape في الاتجاه الأفقي، ضع الجهاز أفقيًا. إذا كانت صفحة Inkscape في الاتجاه العمودي، ضع الجهاز عموديًا.
يضمن اتباع هذه القاعدة أن اتجاه الرسم في iDraw H SE يتطابق مع التخطيط الذي تراه على لوحة Inkscape.
1. الاتجاه العمودي: مطابقة Inkscape مباشرة
الإعداد الأول هو الأسهل للفهم.
في هذا الإعداد، تقع نقطة الأصل في الزاوية العلوية اليمنى. يتطابق الاتجاه الفعلي لجهاز iDraw H SE مع اتجاه الصفحة في Inkscape.
وهذا يعني أن ما تنشئه وترتبه في Inkscape سيُرسم بالاتجاه نفسه على الورق.
بعبارة أخرى، إذا ظهر عملك الفني بطريقة معينة على لوحة Inkscape، فسيعيد iDraw H SE إنتاجه بالاتجاه المقابل على الصفحة الفعلية.
هذا هو الإعداد الأبسط عند العمل على مستند ذي اتجاه عمودي.
2. الاتجاه الأفقي: أدر الآلة
الإعداد الثاني مختلف قليلًا.
إذا كان مستند Inkscape موضوعًا في الاتجاه الأفقي، يجب تدوير iDraw H SE بحيث تصبح الآلة موضوعة أفقيًا أيضًا.
لكن بمجرد تدوير الآلة، يتغير اتجاه الكتابة فيها.
في هذه المرحلة، من المهم الانتباه إلى كيفية تثبيت الورق.
إذا حُمّل الورق في الاتجاه الخاطئ، فلن يتطابق الرسم النهائي مع اتجاه العمل الفني المعروض في Inkscape.
تركيب الورق بشكل غير صحيح
الإعداد التالي غير صحيح لأن اتجاه الورق لا يتوافق مع التخطيط الأفقي الظاهر في Inkscape.
على الرغم من تدوير الآلة نفسها، يجب أيضًا وضع الورق وفقًا للاتجاه نفسه الموضح في مستند Inkscape.
3. مطابقة iDraw H SE مع Inkscape بشكل صحيح
لتحقيق تطابق مثالي بين عملك الفني في Inkscape واتجاه الرسم الفعلي لـ راسم الأقلام iDraw H SE، ثم أدر الآلة بالطريقة نفسها التي دارت بها صفحة Inkscape.
المفتاح هو مطابقة الجانب الطويل والجانب القصير لجانب الآلة والورق مع الجوانب المناظرة في مستند Inkscape:
- يجب أن يتوافق مع الجانب الطويل للآلة ينبغي أن يقابل الجانب الطويل لصفحة Inkscape.
- يجب أن يتوافق الجانب القصير للآلة ينبغي أن يقابل الجانب القصير لصفحة Inkscape.
- ثبّت الورق وفقًا للاتجاه المعروض في Inkscape.
- تأكد من تطابق اتجاه الآلة الفعلي مع اتجاه الصفحة قبل بدء الرسم.
بعد توحيد اتجاه الآلة والورق ومستند Inkscape، سيتطابق اتجاه الرسم في iDraw H SE سيتطابق مع التخطيط الموضح في Inkscape.
الفحص النهائي قبل الرسم
قبل إرسال عملك الفني إلى iDraw H SE، تحقّق دائمًا من ثلاثة أمور:
- اتجاه صفحة Inkscape – هل مستندك عمودي أم أفقي؟
- اتجاه الآلة – هل وُضعت iDraw H SE في الاتجاه نفسه لصفحة Inkscape؟
- اتجاه الورق – هل ثُبّت الورق وفقًا للاتجاه الموضح في Inkscape؟
عندما تتطابق العناصر الثلاثة، فإن راسم الأقلام iDraw H SE إعادة إنتاج عملك الفني في Inkscape بالاتجاه الصحيح ممكنة.
يمكن أن يساعد هذا الفحص البسيط لنظام الإحداثيات واتجاه الورق في منع الرسومات المدورة أو المعكوسة أو الموضوعة بشكل غير صحيح، ويجعل سير العمل بين Inkscape وiDraw H SE أسهل بكثير وأكثر موثوقية.
⚠️ ملاحظة: حرّك القلم يدويًا دائمًا فقط عند إيقاف تشغيل الآلة لتجنب إتلاف المحركات الخطوية.
