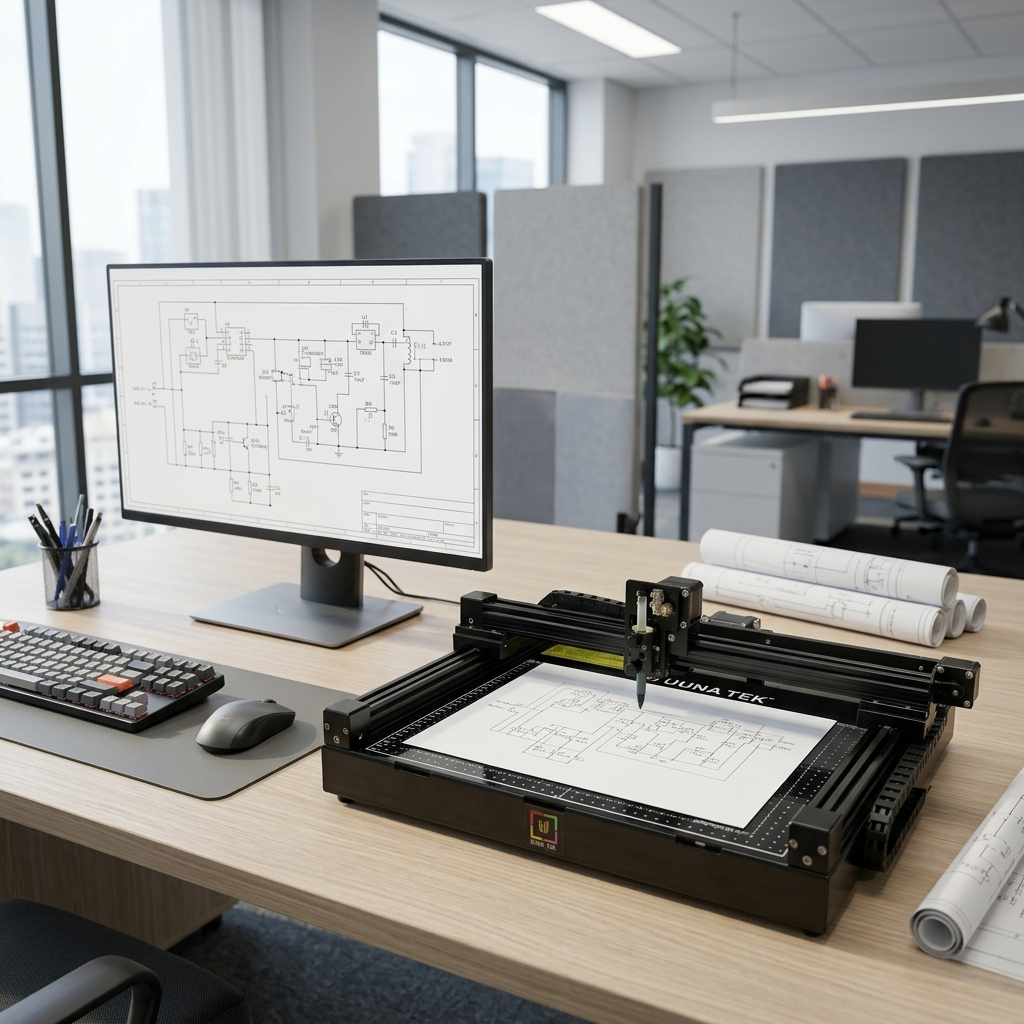

Freedom in Engineering Design Workflows Using CAD Plotter Systems

الحرية في سير عمل التصميم الهندسي باستخدام أنظمة راسمة CAD

في البحوث الصناعية الحديثة والتطوير التوليدي، تتمثل إحدى العقبات الرئيسية أمام فرق تصميم المنتجات ومساحات النماذج الأولية الهندسية في الفجوة بين المخططات الرقمية والواقع المادي. فكثيرًا ما يجد المهندسون أنفسهم مقيدين بشاشات الحاسوب المكتبي، أو بإمكانات الطابعات المكتبية الاستهلاكية التي تفتقر إلى الدقة الميكانيكية، أو مضطرين إلى اللجوء لأساليب الرسم اليدوي المستهلكة للوقت.

مع اقتراب عيد الاستقلال، لا يقتصر الإنجاز الحقيقي على ابتكار الأفكار؛ بل يتمثل في بناء بنية تحتية مستقلة بالكامل. يتيح لك تحديث تجهيزات النماذج الأولية بأجهزة مخصصة التحرر من خطوط الإنتاج الجامدة وغير الفعالة.

من خلال دمج الأجهزة المتخصصة، مثل راسم الأقلام UUNA TEK 3.0 المُجمّع مسبقًا أو روبوت الرسم iDraw H SE القابل للتخصيص بدرجة عالية، تستطيع أقسام الهندسة تجاوز حدود العمل الرقمي بسهولة، وتحويل التصاميم البارامترية المعقدة إلى نماذج مادية واقعية فائقة الدقة.


تحسين المخرجات الهندسية المادية من التصميم بمساعدة الحاسوب: UUNA TEK 3.0 مقابل iDraw H SE

تحسين المخرجات الهندسية المادية من التصميم بمساعدة الحاسوب: UUNA TEK 3.0 مقابل iDraw H SE

لبناء سير عمل سريع الاستجابة للنماذج الأولية المادية، تحتاج إلى أجهزة تحوّل الأصول المتجهة الخام دون فقدان التفاصيل. تفتقر أنظمة الطباعة النافثة للحبر التقليدية إلى الوعي الحقيقي بالمسارات؛ فهي تختزل البيانات المعقدة متعددة الطبقات إلى أنماط بكسلية غير مصقولة.

على النقيض، تتعامل راسِمات الأقلام المستقلة مع متجهات الرسم تمامًا كما يتعامل معها برنامج التصميم بمساعدة الحاسوب (CAD): على هيئة إحداثيات وخطوط وأقواس ومسارات أدوات دقيقة.

يُشحن كل من UUNA TEK 3.0 وiDraw H SE مجمّعًا بالكامل مسبقًا وجاهزًا للتشغيل فور إخراجه من الصندوق. ومع ذلك، صُمّم كل منهما لأساليب هندسية وأولويات إنتاج مختلفة:

مقارنة تفصيلية للمواصفات المعمارية والميكانيكية

الميزة راسم أقلام متميز UUNA TEK 3.0 روبوت الرسم iDraw H SE
بنية الحركة قضبان صامتة معيارية بمستوى صناعي بنية حركة CoreXY متطورة
مواد الهيكل فولاذ كربوني Q235 + سبيكة ألمنيوم عالية الجودة مقاطع ألمنيوم + فولاذ مقاوم للصدأ + لوح فولاذي مغناطيسي
المقاييس المتاحة A3 وA2 وA1 وA0، وصولًا إلى تصاميم مخصصة بمقاس 4×2 متر مساحة عمل مصممة خصيصًا لتنسيقي A3 وA2
أقصى سرعة حركة تصل إلى 20,000 mm/min (تتبّع متجهي عالي السرعة للمحاور X/Y/Z) تصل إلى 12,000 mm/min
دقة تكرار تحديد الموضع تفاوت فائق ±0.02 mm (بتنسيقي A3/A2) دقة ميكانيكية تبلغ 0.01 mm (بدقة تمييز 0.0125 mm)
الاتصال بواجهات الإدخال والإخراج USB + Wi-Fi محلي + تحكم مستقل دون اتصال عبر بطاقة SD اتصال USB سلكيًا
واجهات البرمجة بروتوكول UART قياسي للمنفذ التسلسلي وGRBL-Gcode واجهة برمجة تطبيقات Python أصلية لـ iDraw وواجهة سطر الأوامر (CLI)
قابلية التوسعة المعيارية تدعم وحدات النقش بالليزر القابلة للتبديل بقدرة 10W/15W بنية مخصصة للرسم تعتمد بالكامل على البرمجيات
مستوى الضوضاء انبعاث ضوضاء منخفض (مشغّلات محركات صامتة بمستوى أقل من 60 dB) ملف التشغيل الميكانيكي القياسي

اختيار مسار النماذج الأولية: تحليل معمّق للأجهزة

1. UUNA TEK 3.0: قوة لاسلكية بلا قيود

1. UUNA TEK 3.0: قوة لاسلكية بلا قيود

توفر راسمة الأقلام UUNA TEK 3.0 موثوقية صناعية وتشغيلًا مستقلًا لبيئات التطوير الاحترافية التي تعمل دون انقطاع.

  • حرية مساحة العمل دون كابلات: تتيح فتحات Wi-Fi وبطاقات SD المدمجة للراسمة العمل بشكل مستقل عن جهاز الكمبيوتر المضيف. يمكنك تحميل مخططات متجهية معقدة مباشرةً على بطاقة SD، لإخلاء محطات العمل المحلية وحماية دورات الرسم الطويلة من تحديثات نظام التشغيل أو انقطاع الكابلات.
  • ثبات ميكانيكي عالي السرعة: صُمّم طراز 3.0 بإطار صلب من فولاذ الكربون Q235 ومحرك خطوي للمحور Z مع نظام جريدة وترس مباشر، ويحافظ على دقة تكرار تحديد الموضع ±0.02 mm حتى عند بلوغ سرعته القصوى البالغة 20,000 mm/min. وتوجّه سلسلة سحب الكابلات المدمجة الأسلاك الداخلية المرنة بأمان، وتحميها حتى 15 مليون انحناء للحد من التآكل الهيكلي.
  • النماذج الأولية متعددة الوسائط: بفضل سُمك كتابة قابل للتعديل يصل إلى 30mm (وقابل للتوسيع إلى 40mm عبر التعديل)، تستطيع الآلة الرسم على المواد الكثيفة والألواح الخشبية أو القوالب الهيكلية المطوية. كما تدعم رأسًا اختياريًا للنقش بالليزر بقدرة 10W/15W، ما يتيح لك الانتقال سريعًا من رسم المخططات إلى نقش المكونات الخشبية أو الجلدية أو الأكريليكية.

2. iDraw H SE: حلم المطوّر بالأتمتة

2. iDraw H SE: حلم المطوّر بالأتمتة

روبوت الرسم iDraw H SE مُحسّن لسير العمل المعتمد على البرامج والتصميم القائم على المعلمات والتكامل العميق مع المصادر المفتوحة.

  • تكامل متقدم مع برنامج AxiDraw: يعمل iDraw H SE، المدعوم بـ اللوحة الأم DrawCore V1.3 التي تعمل ببرامج EBB الثابتة، بسلاسة مع منظومة برامج AxiDraw المرنة. ويضمن هذا التكوين دقة تصل إلى الحد الأدنى لدقة الحركة البالغ 0.0125mm على المحورين X وY.
  • التحكم الآلي القابل للبرمجة: يدعم H SE أصليًا واجهة سطر أوامر (CLI) مستقلة وواجهة برمجة تطبيقات Python المفتوحة من iDraw. وهذا يتيح لمهندسي البرمجيات وعلماء البيانات تجاوز الواجهات الرسومية القياسية، وإرسال إعدادات المتجهات أو الأعمال الفنية المُنشأة برمجيًا (مثل تدفقات بيانات P5.js أو Processing أو Python) مباشرةً إلى الجهاز.
  • تصميم صناعي قابل للتخصيص: يتضمن هيكل H SE مقاطع من الألومنيوم الإنشائي ومكونات من الفولاذ المقاوم للصدأ، ويتميز بتصميمات تثبيت يسهل الوصول إليها. ويمكن لمطوري النماذج الأولية تصميم رؤوس أدوات مخصصة مطبوعة بتقنية ثلاثية الأبعاد وتركيبها بسهولة—مثل أقلام تقنية متخصصة أو أقلام خط متعددة المحاور أو مجسات لمس ميكانيكية—مباشرةً على مجموعة الحامل.

بنية سير العمل: من CAD إلى الرسم الفعلي

بنية سير العمل: من CAD إلى الرسم الفعلي

يتبع الانتقال من ملف رقمي إلى مستند مرسوم فعليًا تسلسلًا واضحًا من ثلاث خطوات:

  1. تصميم CAD: ينشئ المهندسون أجزاءً بارامترية أو خرائط طوبولوجية أو تخطيطات تخطيطية ضمن حزم برامج احترافية مثل AutoCAD وSolidWorks وRhino أو أدوات تصميم المتجهات.
  2. تصدير المتجهات: يُصدَّر الأصل كملف رسومات متجهية نظيف (عادةً .svg أو .dxf). وتُعالج هذه الأصول باستخدام برامج متخصصة لمسارات الأدوات، مثل حزمة برامج UUNA TEK المخصصة أو أدوات المتجهات مفتوحة المصدر مثل Inkscape مع إضافات الأجهزة المثبتة مسبقًا.
  3. الرسم الفعلي: ينفذ الراسم إحداثيات المتجهات بدقة تامة. ويتعامل حامل القلم المتقدم مع طبقات متعددة ومتميزة من ضربات الرسم وتعديلات الألوان دون فقدان المحاذاة، ليقدم تنويعات حبر حقيقية على مجموعة واسعة من الوسائط المادية.

مزايا النظام: عائد الاستثمار في النمذجة الأولية

  • يقلل وقت الرسم اليدوي بشكل كبير: تعمل أتمتة رسم الخطوط المعقدة على توفير مئات الساعات من العمل اليدوي لفرق الهندسة والمعمار. ويمكن تشغيل الآلات بسرعة، إذ لا تتطلب عادةً سوى 15 إلى 30 دقيقة لإخراجها من الصندوق وإعدادها قبل تشغيل ملفات المتجهات عالية الكثافة.
  • يسرّع وتيرة التكرار: تعمل هذه الأنظمة المخصصة للإنتاج بسرعة تصل إلى 300% أسرع من أدوات الرسم المبتدئة، ما يتيح لفرق التصميم فحص عدة مراجعات فعلية خلال يوم عمل واحد.
  • محاذاة مثالية متعددة الطبقات: تضمن المحركات الخطوية عالية العزم والأجهزة ذات المعايرة الذاتية تطابق الرسومات متعددة الأقلام أو الألوان بدقة، وتمنع انزياح المحاذاة حتى خلال دورات الإنتاج الطويلة والمعقدة.

حالات استخدام النماذج الأولية المستهدفة

حالات استخدام النماذج الأولية المستهدفة
  • فرق تصميم المنتجات: مثالية لإعداد رسومات تخطيطية مفاهيمية هيكلية، ومراجعات للمنتجات باستخدام الخطوط المرسومة فعليًا، وقوالب التغليف، باستخدام خطوط حبر حقيقية بدلًا من النماذج الأولية المنقطة على الشاشة.
  • ساحات النماذج الأولية الهندسية: مثالية لإعداد المخططات الكهربائية الدقيقة، أو توثيق المخططات المعمارية بوضوح، أو وضع مراجع تخطيطية ميكانيكية معقدة.
  • مختبرات STEAM التعليمية: تتيح لمختبرات الأبحاث الأكاديمية وأقسام الهندسة الجامعية وسيلة عملية لتعليم التصنيع بمساعدة الحاسوب، ومبادئ البرمجة التوليدية، وآليات إحداثيات الآلات.

🎆 احتفل بالرابع من يوليو: احصل على حريتك (خصم يصل إلى 40%!)

🎆 احتفل بالرابع من يوليو: احصل على حريتك (خصم يصل إلى 40%!)

لا تدع الأجهزة القديمة تعيق سير عملك التطويري. في عيد الاستقلال هذا، أزل عوائق الإنتاجية وجدّد مساحة عملك مع تخفيضات الرابع من يوليو الكبرى من UUNA TEK (من 25 يونيو 2026 إلى 15 يوليو 2026).

كيفية الاستفادة من خصم الحزمة التراكمي بنسبة 40%:

  1. اختر جهازك الأساسي: أضف أي جهاز مستقل مؤهل، بما في ذلك UUNA TEK 3.0 أو iDraw H SE، إلى سلة التسوق لتحصل فورًا على خصم تلقائي أساسي بنسبة 25%.
  2. أضف ملحقًا متوافقًا للمجموعة: اجمع جهازك مع ترقية رسمية للأجهزة، مثل وحدة WiFi من UUNA TEK 3.0 أو مجموعة ملحقات 3.0 المخصصة، لإكمال مجموعة الاستقلال للهندسة Freedom Engineering.
  3. استمتع بتوفير فوري بنسبة 40%: عندما يكتشف النظام وجود توليفة صحيحة من الجهاز والملحقات في سلة التسوق، يحدّث إجمالي المبلغ عند الدفع تلقائيًا ليمنحك خصمًا هائلًا قدره 40% من سعر التجزئة.

يرجى ملاحظة أن هذا العرض الترويجي يقدّم أقل أسعارنا خلال العام. نظرًا إلى تطبيق الخصومات تلقائيًا عند الدفع، لا يمكن الجمع بين رموز العروض الترويجية الأخرى للمشتركين أو تحديثات القسائم وعروض مجموعة الاستقلال هذه.


الأسئلة الشائعة (FAQ)

س1: هل يمكنني استخدام أقلام هندسية عادية، أم يتطلب النظام عبوات حبر خاصة؟
لست مقيدًا بعلامة تجارية خاصة واحدة. يدعم حامل القلم القابل للتعديل أي قلم رسم تقني أو قلم تحديد دقيق أو قلم حبر جاف أو قلم تعليم دائم أو أداة خط، بعرض يصل إلى 17.5 مم. تتيح لك هذه المرونة الحفاظ بسهولة على مظهر متناسق للعلامة التجارية مع أوزان الورق وملامس الأسطح المختلفة.

س2: ما أنظمة التشغيل وحزم برامج التصميم المدعومة بالكامل؟
تعمل أنظمة UUNA TEK بشكل أصلي على منصات Windows (7/8/10/11) وmacOS (بمعالجات Intel وApple Silicon) وLinux. وتعالج الأجهزة ملفات G-code بدقة وتستورد تنسيقات ملفات المتجهات الرئيسية، بما فيها SVG وDXF وPDF وPNG وBMP. يمكنك إنشاء الملفات باستخدام برامج CAD القياسية أو Inkscape أو LightBurn أو مكتبات البرمجة المخصصة مثل Processing وPython.

س3: كيف يحافظ UUNA TEK 3.0 على دقة عالية دون فقدان المحاذاة في المهام الطويلة؟
يستخدم UUNA TEK 3.0 لوحة أم صناعية تعتمد على GRBL، مقترنة بمحرك خطوي فعلي للمحور Z ومجموعة رف وترس ذات دفع مباشر. يوفر هذا الإعداد دقة تكرار استثنائية (±0.02 مم لطرازَي A3/A2). يمنع الإطار الصلب المصنوع من الفولاذ والألومنيوم اهتزازات الحركة، بينما يضبط حامل القلم المزود بنابض امتصاص بسلاسة لمراعاة الاختلافات الطفيفة في سطح مادة الرسم.

س4: ما الفوائد الرئيسية لاختيار طراز iDraw H SE للاختبارات المؤتمتة؟
يتميز iDraw H SE بلوحة أم متخصصة DrawCore V1.3 مزودة ببرنامج EBB الثابت، ومصممة خصيصًا للعمل مع منظومة برامج AxiDraw المتقدمة. تتيح واجهة سطر الأوامر (CLI) وواجهة Python البرمجية المدمجتان للمستخدمين أتمتة اختباراتهم بالكامل. يمكنك كتابة نصوص برمجية مؤتمتة تستخرج البيانات مباشرة من قاعدة بيانات نشطة أو من حلقات التحكم بالمنتجات، لإنشاء وثائق مادية دون إشراف يدوي على البرامج.
