الملخص التنفيذي
نجح الدكتور دانيال فيلبس (دكتوراه | ماجستير فنون جميلة)، المحاضر في الوسائط الحاسوبية في معهد جورجيا للتكنولوجيا (جورجيا تك)، في دمج وتخصيص راسم الأقلام iDraw H A0 لريادة منهج تفاعلي عملي يجمع بين علوم الكمبيوتر والتصميم التوليدي والفن المتجهي. ومن خلال تحويل iDraw H A0 كبير الحجم إلى محطة عمل متنقلة مثبتة على الحائط، مزودة بشد ميكانيكي مخصص، وحوسبة مدمجة مدعومة بالذكاء الاصطناعي، وأنظمة تثبيت مغناطيسية، أثبت الدكتور فيلبس التنوع اللافت والهندسة المتينة لسلسلة iDraw في مؤسسات التعليم العالي المرموقة.
نبذة عن العميل
| السمة | التفاصيل |
|---|---|
| العميل | الدكتور دانيال فيلبس، دكتوراه | ماجستير فنون جميلة |
| المؤسسة | معهد جورجيا للتكنولوجيا (جورجيا تك)، LMC |
| المنصب | محاضر في الوسائط الحاسوبية |
| الموقع | أتلانتا، جورجيا، الولايات المتحدة |
| المجال | الوسائط الحاسوبية، الفن التوليدي، التصنيع الرقمي إلى المادي |
التحدي الأكاديمي
في جورجيا تك، يتعلم طلاب الوسائط الحاسوبية التصميم القائم على المتجهات، وإنشاء G-code خام، وكيفية برمجة تطبيقات مخصصة لإنتاج مخرجات توليدية. ولتحويل هذه الإبداعات الرقمية إلى واقع مادي، احتاج الدكتور فيلبس إلى نظام رسم كبير الحجم قادر على التعامل مع عمليات متجهية معقدة.
شملت التحديات الرئيسية ما يلي:
- قيود المساحة في المختبرات: تشغل أجهزة الرسم الأفقية بمقاس A0 مساحة كبيرة في المختبرات وقاعات الدراسة الأكاديمية.
- احتياجات التنقل: كان من الضروري تخزين المعدات بأمان في مساحات المختبرات مع إبقائها سهلة النقل مباشرة إلى قاعات المحاضرات لإجراء عروض توضيحية حية.
- الجاذبية وإجهاد المحركات الخطوية في الوضع الرأسي: يؤدي تثبيت أجهزة الرسم كبيرة الحجم عموديًا على الجدران إلى فرض حمل الجاذبية على عربة المحور Y.
الحل وأعمال الهندسة المخصصة

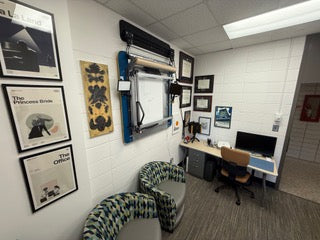

اختار الدكتور فيلبس راسم الأقلام iDraw H A0 لما يتمتع به من ثبات هيكلي قوي، وتوافق مع سير عمل المتجهات وG-code المفتوح، ودقة عالية. ولتخصيصه بما يتناسب مع منهجه تحديدًا، طوّر الدكتور فيلبس محطة عمل متنقلة مثبتة على الحائط:
1. نظام التثبيت الرأسي على الحائط والشد
- هيكل معزز: تم تثبيته وتعزيزه بألواح فولاذية وخشب رقائقي عالي المتانة، على بُعد بوصتين من الحائط.
- تخصيص شداد صغير: أضيف شداد ميكانيكي مدمج إلى مجموعة رأس القلم لمعادلة تأثير الجاذبية أثناء التشغيل الرأسي، والقضاء على انزلاق المحور Y دون تجاوز معايرات تيار المشغل القياسية للمصنع.
- تنقل مدمج: زُوّد بعجلات قابلة للتخزين، ما يتيح فك المنظومة المثبتة على الحائط ودحرجتها مباشرة إلى الفصول الدراسية (وضع الرسم الأرضي على شكل "A-frame").
2. منظومة محطة العمل المتكاملة
- حوسبة مدمجة للذكاء الاصطناعي: دُمج كمبيوتر مدمج مخصص لإنشاء ملفات SVG محليًا بالاعتماد على الذكاء الاصطناعي وإدارة قائمة انتظار الطباعة تلقائيًا.
- التقاط لقطات زمنية: معدات كاميرا مدمجة للتصوير المتتابع زمنيًا، بهدف أرشفة عمليات رسم الطلاب وسير العمل التوليدي.
- إدارة الورق وقصه: موزع مدمج للورق الملفوف، وقاطع ورق، ولوحة قاعدة فولاذية مغناطيسية لمحاذاة الورق وتثبيته بسرعة.
- إضاءة استوديو قابلة للتعديل: إضاءة LED مدمجة مع عناصر تحكم مخصصة في درجة حرارة اللون والسطوع.
- إدارة منظمة للكابلات: تم تمرير جميع الأسلاك ومسارات الطاقة بعناية خلف هيكل الجهاز.
أثر المنهج والتوسع المستقبلي
من خلال الاستفادة من راسم الأقلام iDraw H A0، يحصل طلاب جورجيا تك على تغذية راجعة مباشرة وملموسة حول تصميم البرمجيات الخوارزمية والتوليدية:
- من التعليمات البرمجية التوليدية إلى الفن المادي: يكتب الطلاب خوارزميات مخصصة تُخرج ملفات SVG وG-code خامًا لتنفيذ أعمال فنية مادية معقدة.
- التصنيع متعدد التخصصات: يقارن الطلاب بين فيزياء الرسم بالقلم باستخدام المتجهات وأنظمة ليزر Galvo عالية السرعة.
- توسعة المختبر: بعد نجاح التجهيز الأولي، تزوّد جورجيا تك مختبرات الطلاب بوحدات إضافية من أجهزة الرسم iDraw A0 المثبتة على الحائط، لإنشاء مركز دائم للإنتاج الإبداعي للطلاب.
"طوّرت منهجًا جامعيًا يتعلم فيه الطلاب مهارات التصميم القائم على المتجهات ويخرجون أعمالهم باستخدام جهاز رسم ونظام ليزر Galvo. ويتعلمون G-code وكيفية برمجة تطبيقات مخصصة لإنتاج مخرجات توليدية... يعلّق جهاز الرسم على حائطي كما هو، لكنني أنزله وأنقله إلى الصف لأنه مزود بعجلات. أما الأجهزة الجديدة التي أطلبها فستُعلّق على الحائط في مختبر الكلية حتى يتمكن الطلاب من تحميل أعمالهم وطباعتها عند الحاجة."
— الدكتور دانيال فيلبس، دكتوراه | ماجستير فنون جميلة، محاضر في الوسائط الحاسوبية، جورجيا تك
أبرز مزايا أجهزة رسم الأقلام iDraw
- دقة هيكلية عالية: يتعامل بسلاسة مع مساحات الرسم الكبيرة بمقاس A0 حتى في التكوينات غير القياسية المثبتة رأسيًا على الحائط.
- منظومة مفتوحة: توافق كامل مع إنشاء G-code مخصص، ومسارات عمل SVG المدعومة بالذكاء الاصطناعي، وأدوات المتجهات Python/Inkscape.
- ملائم للصنّاع وقابل للتعديل: مصمم بهندسة عتاد متينة تتيح للمعلمين والمهندسين توسيع إمكاناته بسهولة.
