نظرة عامة
يستخدم قسم أبحاث صحة السكان في جامعتنا بيانات نظم المعلومات الجغرافية لدعم الأبحاث وإعداد التقارير والتواصل المرئي. وقد ظل إنتاج مخرجات نظم المعلومات الجغرافية كبيرة التنسيق مقيداً تاريخياً بسبب التكلفة الإجمالية للملكية للطابعات كبيرة التنسيق—ولا سيما تكاليف الصيانة المستمرة ونفقات المستلزمات المتكررة وقيود دورة حياتها (مثل الخراطيش التي قد تجف أو تنتهي صلاحيتها عند الاستخدام المتقطع).
توثق دراسة الحالة هذه سير عمل بديلاً: تحويل طبقات نظم المعلومات الجغرافية إلى مخططات متجهية وإنتاج مخرجات مادية باستخدام راسم بالقلم. ويدعم سير العمل مطبوعات قياسية جاهزة للتقارير (A4) بالإضافة إلى منتجات خرائطية بمقاييس تصل إلى A1، من دون الاعتماد على أجهزة طباعة متخصصة كبيرة التنسيق.
السياق وقيود البحث
قد يكون تشغيل التصور المرئي لبيانات نظم المعلومات الجغرافية كبيرة التنسيق أمراً صعباً في بيئة أكاديمية حيث:
- تكاليف اقتناء الطابعات وصيانتها مرتفعة ويصعب تبريرها للاستخدام الدوري أو القائم على المشاريع.
- قد تتدهور المستلزمات (بسبب الجفاف أو انتهاء الصلاحية)، مما يسبب هدراً وعدم قابلية للتنبؤ—لا سيما عندما لا تكون الطباعة كبيرة التنسيق مستمرة.
- تضيف كل نسخة تكرارية تكلفة، مما يثبط تصميمات العرض البصرية الاستكشافية والتحسين السريع.
لمعالجة هذه القيود، استكشفنا الرسم بالأقلام باعتباره نهجاً أنسب لدورات البحث المتقطعة: فالأقلام منخفضة التكلفة، وسهلة الاستبدال، ومتاحة على نطاق واسع، كما يمكن للجهاز إنتاج رسومات خطية متجهية عالية الجودة عبر مجموعة من أحجام الأوراق.
لماذا يُعد الراسم بالقلم بديلاً عملياً
يغيّر الراسم بالقلم ديناميكيات التكلفة وسير العمل بعدة طرق مفيدة:
- مخاطر أقل على المستلزمات وسهولة أكبر في إعادة التزويد: من السهل استبدال الأقلام، ولا تتعرض لنمط العطل نفسه المرتبط بـ«جفاف الخرطوشة» والمعتاد في أنظمة الحبر المستخدمة على فترات متقطعة.
- مرونة بصرية أكبر: يمكن استخدام مجموعة واسعة من سماكات الأقلام والألوان وأنواع الحبر لضبط وضوح القراءة لكل طبقة (الطرق والمتنزهات والنقاط والحدود).
- خيارات التباين وإمكانية الوصول: يمكن إقران ألوان ورق مختلفة مع الأقلام/العلامات لتحسين التباين (مثل الورق ذي الألوان الفاتحة مع الخطوط الداكنة، أو الورق الداكن مع أقلام الجل/الطلاء)، مما يدعم تمييزًا أوضح للطبقات الموضوعية.
- تنسيقات الإخراج القابلة للتوسيع: يمكن استخدام سير عمل المتجهات نفسه مع إدراجات بحجم A4 في التقارير وتكبيره إلى A1 للمُلصقات أو العروض أو جلسات المراجعة الأكبر.
اعتبارات المعدات والإعداد
- الراسم: راسم القلم UUNA TEK 3.0 A1
- أحجام الإخراج المدعومة: أي حجم مخصص حتى A1
- حالة الاستخدام الأساسية: رسم متجهات مستمدة من نظم المعلومات الجغرافية على طبقات (الخطوط والمعالم النقطية)
ملاحظات حول الشحن والمناولة
يتميز UUNA TEK 3.0 A1 بوزن كبير وبنية متينة. تعرضت الوحدة لضرر أثناء النقل؛ وبعد التواصل مع UUNA TEK وتزويدهم بتفاصيل المشكلة، أُرسلت قطع الغيار بسرعة. ومن الناحية التشغيلية، أسهم الدعم سريع الاستجابة في تقليل فترة التوقف وساعد في الحفاظ على قابلية تنفيذ المشروع ضمن الجدول الزمني للبحث.
جودة التصنيع (اعتبارات النشر)
القضبان والمحركات والأحزمة متينة. يمكنني نقل الوحدة ووضعها بشكل مستقل، لكن قد يرغب بعض المستخدمين في الحصول على مساعدة نظرًا إلى وزنها وحجمها.
بيئة البرامج وسير العمل
- مصدر البيانات: مركز البيانات المفتوحة لنظم المعلومات الجغرافية لمدينة أورلاندو (GeoJSON)
- برامج نظم المعلومات الجغرافية: QGIS (إعداد الطبقات وتصدير SVG)
- تحرير المتجهات ومحاذاتها: Inkscape (التنظيف، والتجميع، والمحاذاة/التسجيل)(يُستخدم Adobe Illustrators أيضًا لإنشاء المتجهات وتنظيفها)
- التحكم في الراسم: برامج UUNA TEK والبرامج التعليمية (المحاذاة، والتفعيل، والإعداد)، وInkscape (مع إضافة UUNA)
كانت مقاطع الفيديو التعليمية من UUNA TEK مفيدة للإعداد الأولي والتعرّف على سير العمل. وبصفتي مستخدمًا لنظام macOS، اعتمدت أيضًا على دعم UUNA TEK لحل مشكلات توافق البرامج وأسئلة الإعداد. تتوفر برامج UUNA TEK وإضافات Inkscape لمنصتي Mac OS وأجهزة الكمبيوتر التي تعمل بنظام Windows.
منهجية إعداد البيانات والرسم
صُمم سير العمل هذا ليكون قابلاً للتكرار عبر أحجام الورق، وذلك بالتعامل مع كل سمة في نظم المعلومات الجغرافية كطبقة متجهات مستقلة يمكن رسمها بشكل منفصل ثم دمجها من خلال المحاذاة.
1) الحصول على بيانات نظم المعلومات الجغرافية
نزّلت مجموعات بيانات GeoJSON من مركز بيانات أورلاندو المفتوحة. وفي هذا الاختبار الأولي، استخدمت:
- الطرق
- الحدائق
- مواقع اللوحات الإعلانية
(يتمثل هدفنا البحثي الأوسع في تصوّر تأثير التطوير على المساحات الخضراء. وسيُوثّق هذا العمل في منشور مستقبلي.)

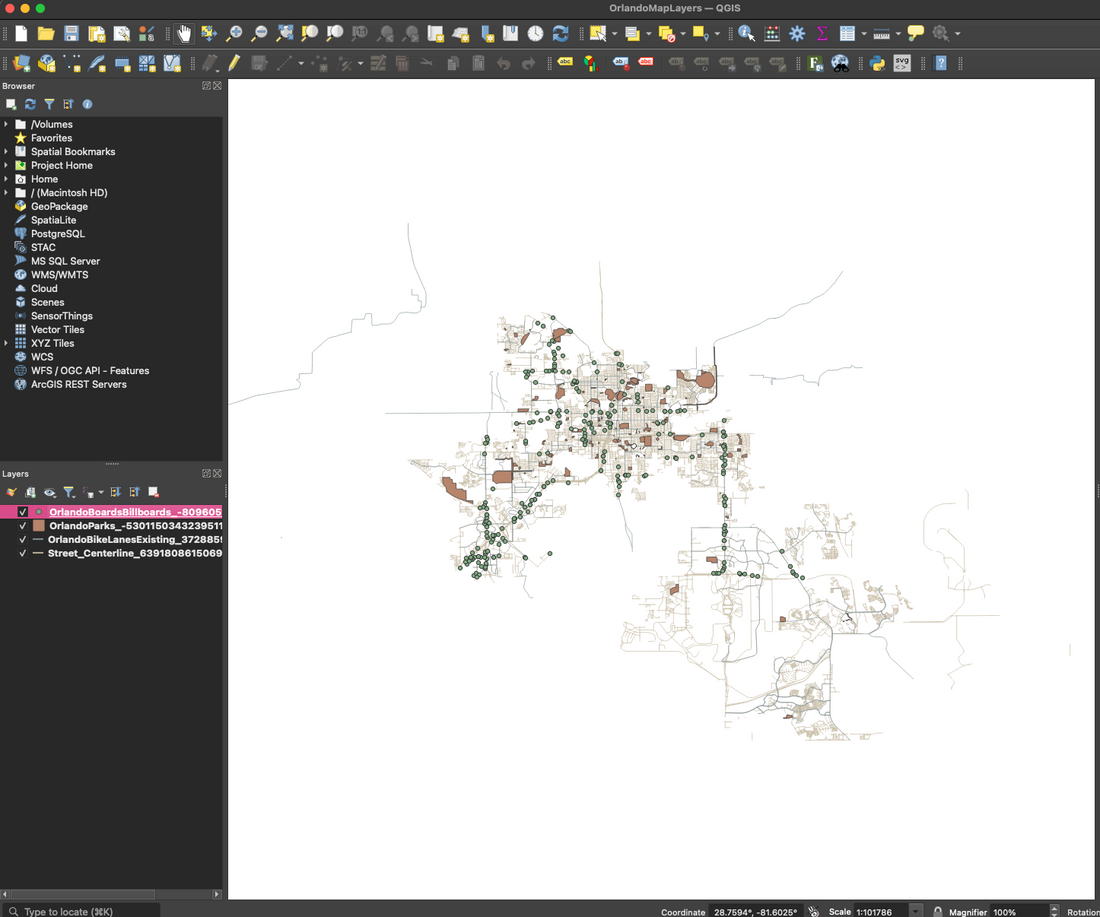

2) تنظيم الطبقات في QGIS
- أنشئ مشروع QGIS جديدًا.
- حمّل كل مجموعة بيانات GeoJSON إلى QGIS.
- عيّن كل مجموعة بيانات إلى طبقتها الخاصة، ونسّقها ورتّبها حسب الحاجة بما يناسب المخرج المستهدف.
3) تصدير كل طبقة بصيغة SVG (طبقة واحدة لكل ملف)
لدعم الرسم باستخدام عدة أقلام وتقليل التعقيد في المراحل اللاحقة:
- أنشئ تخطيط طباعة جديدًا في QGIS وأدرج عنصر الخريطة.
- أخفِ جميع الطبقات باستثناء طبقة واحدة.
- صدّر الطبقة الظاهرة بصيغة SVG.
- كرّر ذلك لكل طبقة متبقية.
ينتج عن ذلك ملفات متجهية منفصلة يمكن رسمها بالتتابع (غالبًا بقلم واحد لكل طبقة) وتغيير حجمها باستمرار إلى أي حجم مخصص حتى A1.
4) إعداد المحاذاة والتسجيل في Inkscape
- استورد كل ملف SVG إلى Inkscape.
- نظّف العناصر واجمعها في مجموعات لكل طبقة.
- اجمع جميع الطبقات ضمن مجموعة أصل واحدة للحفاظ على التحويلات المتسقة.
- حاذِ المخرج المُجمّع وغيّر حجمه باستخدام قالب شبكة SVG بحجم A1 مُعد مسبقًا كمرجع لتحديد الموضع.
يعمل قالب الشبكة هذا كنظام تسجيل موحّد: يوضع الورق ضمن منطقة إحداثيات معروفة، وتُضبط أبعاد العمل الفني وموضعه ليتوافق معها—بأي حجم يصل إلى A1.
5) الرسم على طبقات (آلية عمل متعددة الأقلام)
- ارسم الطبقة الأولى باستخدام القلم الأول.
- غيّر الأقلام وارسم الطبقات اللاحقة بالتتابع (مع تغيير السُمك واللون حسب السمة).
- عندما يكون التباين مهمًا، اجمع بين اختيار القلم و لون الورق لتحسين سهولة القراءة وفصل الطبقات.
النتائج الأولية (مخرج A4 الأولي)
اكتمل الاختبار الأولي باستخدام مخرجات بحجم 14×17 بوصة لدعم التكرار السريع وضمان اندماج الرسومات النهائية بسلاسة في التقارير والمواد الموزعة. وقد أثبتت آلية العمل ذات الطبقات (تصدير كل طبقة من QGIS، ومحاذاتها في Inkscape، ورسمها بالتتابع) أنها عملية وقابلة للتكرار.
الملاحظات والقيود
-
نقاط القوة في المرئيات البحثية
- خطوط واضحة وعالية الجودة وفصل موضوعي قوي باستخدام اختيارات سماكة الأقلام والألوان
- احتكاك تشغيلي أقل للاستخدام المتقطع مقارنةً بصيانة الطابعات كبيرة الحجم ومستهلكاتها
- يصلح لكل من الإضافات إلى التقارير (A4) وأحجام العروض التقديمية الأكبر (حتى A1)
-
قيود سير العمل
- ينطوي نقل بيانات نظم المعلومات الجغرافية بين QGIS وInkscape على منحنى تعلّم ونقاط احتكاك عرضية متعلقة بالتنسيق.
- تتطلب المساحات المعبّأة (مثل المتنزهات والمساحات الخضراء) قرارات إضافية بشأن كيفية تمثيل المعالم المساحية (بالتهشير أو الكثافة أو التعبئة بالعلامات) مع الحفاظ على أمانة البيانات.
-
ملاحظات تشغيلية
- كان دعم المورّد سريع الاستجابة وفعّالًا، وهو أمر مهم للاعتماد في بيئة جامعية حيث يكون الوصول إلى التشغيل أمرًا حاسمًا.
المرحلة التالية: التوسّع إلى إخراج بمقاس A1
تتمثل المرحلة التالية في تطبيق المنهجية نفسها على أحجام أكبر تصل إلى A1 وتحسين استراتيجيات التعبئة (مثل كثافة التهشير، وأساليب استخدام العلامات، وسهولة القراءة على نطاق واسع). وسيوثّق منشور لاحق ما يلي:
- ممارسات التعامل مع الورق ومحاذاته بالأحجام الأكبر،
- اعتبارات وقت الرسم بمقياس A1،
- تقنيات تعبئة تظل مقروءة ومتسقة مع بيانات نظم المعلومات الجغرافية الأساسية.
أهم النقاط
بالنسبة إلى فرق البحث التي تحتاج إلى مرئيات لنظم المعلومات الجغرافية بأحجام ورق متنوعة، يمكن أن يكون الراسم بالقلم بديلاً عمليًا للطابعات كبيرة الحجم—خصوصًا عندما تتمثل القيود الأساسية في التكلفة والصيانة ومخاطر المستهلكات. توفر الأقلام تحكمًا مرنًا في سماكة الخط واللون والأسلوب، كما أن الجمع بين اختيار الحبر و لون الورق يوسّع خيارات التباين وسهولة القراءة. وعلى الرغم من وجود منحنى تعلّم عند الانتقال بين أدوات نظم المعلومات الجغرافية وأدوات الرسومات المتجهة (وتتطلب تعبئة المساحات تقنيات إضافية)، فإن هذا النهج يدعم إنشاء مرئيات بحثية تكرارية وقابلة لإعادة الإنتاج والتوسّع، من دون أعباء البنية التحتية للطباعة كبيرة الحجم.
دراسة الحالة هذه مقدّمة من نيكولاس ألبين في 7 يناير 2026، والمقال الأصلي هنا.
