يُعد راسم القلم iDraw HSE أداة قوية لإنشاء تصميمات دقيقة ومعقدة. ومن أبرز ميزاته إزالة الخطوط المخفية، التي تساعد على تبسيط الرسومات المعقدة متعددة الطبقات من خلال تجاهل المسارات غير الضرورية التي تحجبها الأشكال المملوءة. تضمن هذه الميزة أن تكون الرسومات نظيفة ودقيقة بصريًا، لا سيما عند العمل على كائنات متداخلة. في هذا الدليل، سنشرح لك خطوة بخطوة كيفية استخدام ميزة إزالة الخطوط المخفية مع iDraw HSE، مما يسهل إنشاء تصميمات مصقولة واحترافية.إليك دليلًا خطوة بخطوة مستندًا إلى المقالة لاستخدام ميزة إزالة الخطوط المخفية في iDraw HSE.
الخطوة 1: فهم إزالة الخطوط المخفية
تتيح إزالة الخطوط المخفية لـ iDraw تجاهل مسارات معينة في الرسم عندما تتداخل معها الأشكال المملوءة أو تحجبها، مما يسمح بإنشاء رسومات أنظف. وتفيد هذه الميزة بشكل خاص عند إنشاء تصميمات معقدة متعددة الطبقات تحتوي على كائنات متداخلة.
لنلقِ نظرة على مثال هنا:
في تصميمي على Inkscape، توجد العديد من أنصاف الدوائر المتداخلة على اليسار، وكل نصف دائرة مملوء بلون مختلف وله سمة حد. إذا رسمتها بشكل عادي، فستظهر النتيجة على اليمين: سيتم رسم جميع الحدود، وستتداخل خطوط كل نصف دائرة، وهو ما لا يتوافق مع النتيجة الفعلية على اليسار، كما لا يوجد إحساس حقيقي بالتداخل في التأثير المرئي.

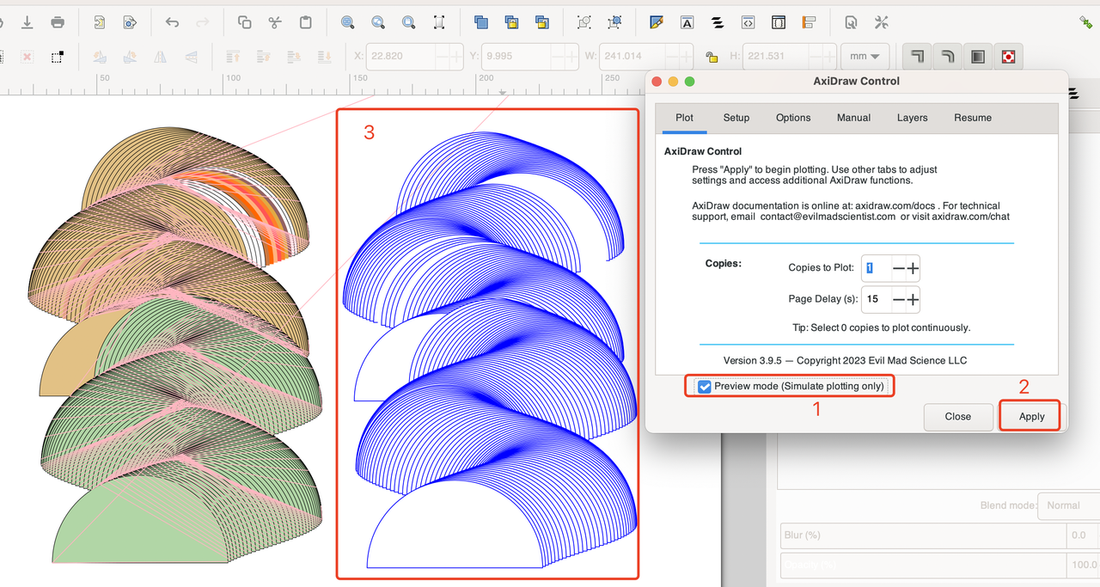

الآن، عند تفعيل وظيفة إزالة الخطوط المخفية، استخدم وظيفة المعاينة وستحصل على التأثير المطلوب:
الخطوة 2: التحديث إلى AxiDraw 3.9
إذا أراد iDraw HSE تحقيق هذه الوظيفة، فعليه حاليًا استخدام إضافة AxiDraw (يمكنك تنزيلها من هنا):https://wiki.evilmadscientist.com/Axidraw_Software_Installation). وتأكد من تحديث إضافة AxiDraw في Inkscape إلى الإصدار 3.9 (أو إصدار أحدث)، إذ إن هذا هو الإصدار الذي أضاف ميزة إزالة الخطوط المخفية.
الخطوة 3: إعداد تصميمك
في برنامج لتحرير الرسومات المتجهة مثل Inkscape، جهّز الرسم. استخدم المساحات المملوءة لتحديد المناطق التي لا تريد ظهور المسارات فيها. تفيد هذه التقنية في التصميمات المعقدة التي يُراد إخفاء أجزاء معينة منها.
الخطوة 4: ضبط إزالة الخطوط المخفية
في برنامج AxiDraw، فعّل ميزة إزالة الخطوط المخفية. تكون هذه الميزة معطلة افتراضيًا، لذا فعّلها يدويًا لتطبيق إزالة الخطوط المخفية.
1.تمكين إزالة الخطوط المخفية: انتقل إلى الإعدادات المتقدمة في «الخيارات» ضمن وحدة تحكم AxiDraw، ثم فعّل إزالة الخطوط المخفية.
2.الشروط: سيتم رسم المسارات ذات خصائص التخطيط فقط، والتي لا تحجبها الكائنات المملوءة. سيتم تجاهل الكائنات التي لا تحتوي على تخطيطات أو الموجودة خلف المساحات المملوءة. على سبيل المثال، رغم أن نصف الدائرة هنا مملوء باللون، فلن يتم رسمه في النهاية لأنه لا يحتوي على تخطيط (نصيحة: يمكن تحديد المسار الأزرق الذي تنشئه المعاينة بالنقر عليه، كما يمكن سحبه وحذفه):
الخطوة 5: المعاينة والضبط الدقيق
استخدم «وضع المعاينة» لمحاكاة الناتج والتأكد من أن إزالة الخطوط المخفية تعمل كما هو متوقع. اضبط المساحات والتخطيطات في تصميمك إذا لزم الأمر لتحقيق النتيجة المطلوبة.
الخطوة 6: رسم تصميمك
بعد أن تصبح راضيًا عن المعاينة، تابع الرسم. التأثير كما يلي:
الملخص
باتباع الخطوات الموضحة في هذا الدليل، يمكنك الاستفادة الكاملة من ميزة إزالة الخطوط المخفية في راسم القلم iDraw HSE، مما يضمن أن تكون رسوماتك أنظف وأكثر دقة. بدءًا من فهم المفهوم وتحديث البرامج اللازمة، وصولًا إلى ضبط الإعدادات في AxiDraw ومعاينة تصميمك، توفر هذه الميزة طريقة رائعة لتحسين جودة تصميماتك المعقدة. وبضع خطوات بسيطة فقط، يمكنك التخلص من الخطوط الزائدة والتركيز على ما يهم - إنشاء أعمال فنية مذهلة بسهولة.
