تعرّف على كيفية تمديد إصدار iDraw H (A3/A2/A1/A0) إلى إصدار أكبر (مثلًا 1.0 م x 1.8 م) لمزيد من الإمكانات الإبداعية. يُرجى ملاحظة أن تعديل الجهاز بهذه الطريقة سيؤدي إلى إلغاء ضمان الشركة المصنّعة.
تكلفة المواد: ~150€
المواد المطلوبة:
المواد التالية مخصّصة لتمديد إصدار iDraw H إلى حجم 1.5 x 1 م. إذا رغبت في تمديده أكثر، فاضبط الأطوال وفقًا لذلك. ومع ذلك، قد يؤدي التمديد المفرط إلى مشكلات في انحناء القضبان.
| المادة | الكمية | الطول | روابط أمثلة |
|---|---|---|---|
| مقطع ألمنيوم V-Slot 2040 (ثقوب ملولبة 5 مم)، المحور Y | 2x | 1.5 m | لا ينطبق |
| مقطع ألمنيوم V-Slot 2020، المحور X | 1x | 1 m | لا ينطبق |
| مقطع ألمنيوم 2020 أو ما شابه، إطار بين محوري Y | 2x | 1.2 m | لا ينطبق |
| حزام توقيت G2 بعرض 6 مم وخطوة 2 مم | 2x | 5 m | رابط Amazon |
| مقطع ألمنيوم على شكل L (لسلسلة السحب على المحور x) | 1x | 1 m | رابط Amazon |
| سلسلة سحب 10x20 (المحور Y) | 2x | 1 m | رابط Amazon |
| سلسلة سحب 10x15 (المحور X) | 1x | 1 m | رابط Amazon |
| أسلاك تمديد Nema 17 xh2.54 ذات 4 أقطاب | 3x | 2 m | رابط Amazon |
| أسلاك تمديد Nema 17 xh2.54 ذات 4 أقطاب (للمحور Z) | 1x | 3 m | لا ينطبق |
| شريط لاصق مزدوج الوجهين | بضع قطع فقط | لا ينطبق | لا ينطبق |
الأدوات المطلوبة:
- منشار معادن (إذا احتاجت المقاطع إلى القطع)
- مثقاب M5
- الأدوات المرفقة مع iDraw (مفاتيح سداسية، وما إلى ذلك)
دليل إرشادي خطوة بخطوة
1. تفكيك المحور X لجهاز iDraw H
- افصل جميع الكابلات.
- فكّ المحور X.
- أزل المحور X.
- أرخِ موجّه الحزام على الجانب المقابل للمحرك.
- أرخِ ألواح العربة وأزلها من المقطع.
- أزل عربة المحور Z.
- فكّ موزّع محرك Y.
2. تجميع المحور X الجديد
- خذ المقطع الجديد 2020 وثبّت عليه موزّع محرك Y بالبراغي.
- خذ الكابلات بطول 2 م وصِلها بـ OUT2.
- ثبّت الكابل في المقطع باستخدام حوامل الكابلات وشريط لاصق مزدوج الوجهين تحته لإبقائه مستويًا.
- ركّب عربة المحور X.
- ركّب صفائح العربة.
- ركّب موجّه الحزام، مع التأكد من شدّ الحزام.
- ركّب حزام التوقيت وثبّته بربطات إلى عربة X.
3. تفكيك محور Y على شكل H
- فكّ مثبتات حزام التوقيت كما في هذا الفيديو: https://youtube.com/shorts/U0pMd692T6c?si=SjdmkrlpmjGwgB2y
- فكّ الصفائح الموجودة في نهايات المقاطع.
- انزع محركات Y.
4. تجميع محور Y الأكبر
- خذ مقطع 2040 وأدخل أحد المحركات فيه.
- خذ حزام التوقيت وثبّته من أحد الجانبين.
- مرّره عبر المحرك وثبّته في الجانب الآخر.
- تأكد من أن العربة تتحرك بسلاسة ولا تدور دون حمل، كما في هذا الفيديو:
- ثبّت الصفائح بالبراغي في نهايات المحاور (استخدم لقمة لولبة M5 أو اثقب مباشرة في الألومنيوم).
5. تجميع iDraw الموسّع
- ضع محوري Y بشكل متوازٍ، ووصل النهايات بشكل غير محكم بالمقاطع المتبقية (اضبطها حسب الحاجة لتلائم المحور X).
- ضع المحور X المُجهّز على العربات بحذر (حرّك المحور Y ليتلاءم).
- ثبّت المحور X بالبراغي بإحكام.
- لضبط الزوايا، حرّك المحور X إلى أحد الجانبين، ثم ثبّت محوري Y في ذلك الجانب. كرر العملية للجانب الآخر.
6. توصيل أسلاك iDraw الموسّع
- مرّر كابل المحور Z عبر سلسلة السحب الأقصر.
- مرّر كابلات محركات X وY وZ عبر سلسلة السحب الأطول.
- أعد توصيل جميع الكابلات بشكل صحيح.
- خذ مقطع L وركّبه بعرض المحور X.
- ركّب سلسلة السحب وثبّتها بالعربة (استخدم البراغي والأسلاك للتثبيت).

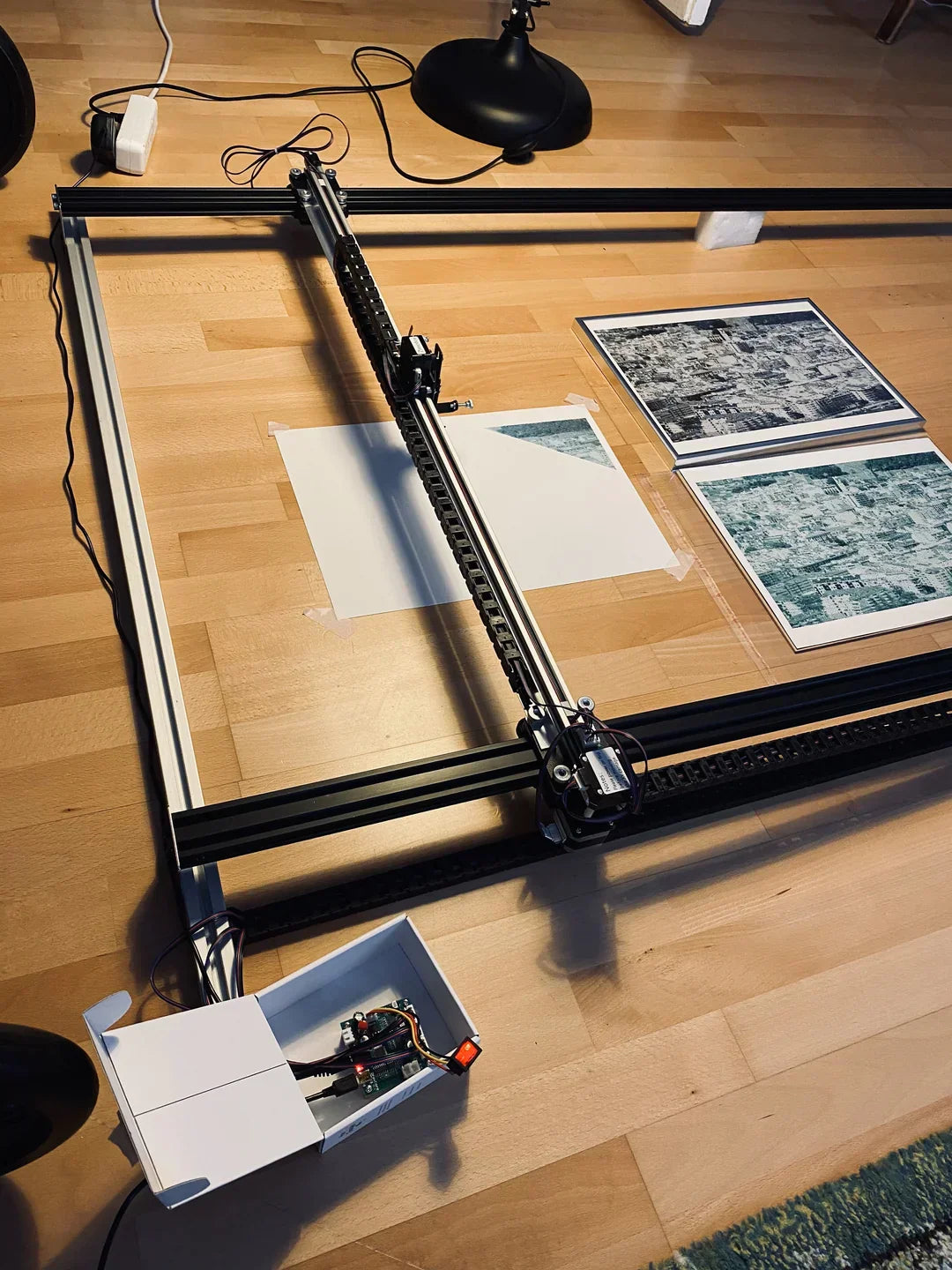

اطّلع على المزيد من الصور:
ملاحظات مهمة:
- سيؤدي تعديل الجهاز إلى إبطال ضمان الشركة المصنّعة.
- تأكد من المعايرة الصحيحة بعد إجراء التعديلات.
- استخدم دائمًا الأدوات المناسبة واتبع بروتوكولات السلامة أثناء التجميع.
