هل أنت جديد على راسمات أقلام CNC وتشعر بالحيرة تجاه G-code؟ لا تقلق — يشرح هذا الدليل المناسب للمبتدئين كل ما تحتاج إلى معرفته حول استخدام G-code مع راسم القلم UUNA TEK 3.0. بدءًا من فهم الأساسيات ووصولًا إلى إرسال أول ملف G-code، يشرح لك هذا الدليل كل خطوة بوضوح حتى تتمكن من البدء في إنشاء أعمال فنية مرسومة بالقلم، سلسة ودقيقة، بثقة.
ما هي G-code؟
إن G-code (وتُكتب أيضًا Gcode أو G-Code) هي لغة برمجة عالمية تُستخدم في التصنيع بمساعدة الحاسوب (CAM). وتوفّر تعليمات خطوة بخطوة تُخبر الآلات بكيفية الحركة والتشغيل وتنفيذ المهام، مثل القطع أو التفريز أو الحفر أو النقش أو الرسم.
بالنسبة إلى راسمات الأقلام مثل راسم القلم UUNA TEK 3.0، يوجّه G-code حركة الآلة على طول المحاور X وY وZ لرسم الخطوط والمنحنيات والنصوص بدقة.
طوّر معهد ماساتشوستس للتكنولوجيا (MIT) لغة G-code في الأصل خلال خمسينيات القرن العشرين، وأصبحت الآن المعيار الصناعي للتحكم في آلات CNC، كما تُستخدم على نطاق واسع في راسمات الأقلام الحديثة أيضًا.
فكّر في G-code بوصفه وصفة مفصلة. فبدلًا من الاعتماد على ملفات متجهية ضخمة قد تتسبب في تعطل Inkscape أو إبطاء حاسوبك، يستطيع راسم القلم UUNA TEK 3.0 رسم الأعمال الفنية بسرعة وكفاءة أكبر عند إرسال تعليمات G-code واضحة إليه.
رموز G-code الشائعة المستخدمة في راسم القلم UUNA TEK 3.0
فيما يلي رموز G-code الأساسية التي تحتاج إليها لتشغيل راسم القلم UUNA TEK 3.0. وهي مناسبة للمبتدئين وتغطي 95% مما ستستخدمه في الرسم.
G00 – الحركة السريعة
ينقل القلم بسرعة بين نقطتين من دون رسم.
يُستخدم عند إعادة تموضع القلم قبل الرسم أو بعده.
G01 – الاستيفاء الخطي
يرسم خطوطًا مستقيمة من نقطة إلى أخرى بمعدل تغذية محدد (F).
ضروري تقريبًا لجميع الأعمال الفنية والكتابة اليدوية.
G20 / G21 – اختيار الوحدات
- G20 = بوصة
- G21 = ملليمتر (موصى به للراسمات)
تُنشأ معظم ملفات G-code الخاصة براسمات القلم بوحدة المليمتر، لا سيما للأعمال الفنية الدقيقة.
G90 / G91 – أوضاع تحديد الموضع
-
G90 – تحديد الموضع المطلق
تشير الإحداثيات إلى نقاط دقيقة استنادًا إلى أصل الآلة. -
G91 – تحديد الموضع التزايدي
تمثل الإحداثيات الحركة النسبية من الموقع الحالي.
نصيحة: تستخدم معظم عمليات الرسم الوضع المطلق G90 للحصول على رسم منظم ويمكن التنبؤ به.
ملاحظة: على الرغم من وجود العديد من أوامر G-code الأخرى في التشغيل باستخدام آلات CNC، فإن الأوامر المذكورة أعلاه هي كل ما تحتاج إليه للبدء باستخدام راسم القلم UUNA TEK 3.0.
برنامج لإرسال G-code إلى راسم القلم UUNA TEK 3.0
نوصي باستخدام UGS (Universal Gcode Sender) لأنه مستقر وسهل الاستخدام ويعمل بكفاءة تامة مع آلات راسم القلم UUNA TEK 3.0. ويتيح لك:
- الاتصال براسم القلم
- إرسال G-code في الوقت الفعلي
- تصوّر مسارات الأداة
- التحكم في حركة الآلة
نزّل UGS من الصفحة الرسمية:
https://winder.github.io/ugs_website/download/
أنشئ أول عمل فني لك باستخدام G-code
جرّب أول عمل فني لك باستخدام راسم القلم عبر ملف G-code المتوفر.
- الحجم: A5
- القلم الموصى به: قلم تحديد دقيق 0.4 مم
-
رابط تنزيل ملف G-code:
https://drive.google.com/file/d/1tyoX9kEyxbqLFSVveA8F3PMiuciasH8h/view?usp=sharing
خطوات الرسم
الخطوة 1: افتح Universal Gcode Sender
شغّل برنامج UGS على الكمبيوتر.
الخطوة 2: شغّل الراسم واتصل عبر USB
شغّل راسم القلم UUNA TEK 3.0 وصِله بالكمبيوتر باستخدام كابل USB.
الخطوة 3: الاتصال بالآلة
في UGS، حدد منفذ COM الصحيح، ثم انقر على زر الاتصال.
الخطوة 4: حمّل ملف G-code
انقر على فتح الملف (في الزاوية العلوية اليسرى) وحدد ملف G-code الذي نزّلته سابقًا.
الخطوة 5: حضّر الورق والقلم، ثم ابدأ الرسم
- ضع ورق A5 على الآلة
- اضبط ارتفاع القلم على 3 مم
- حرّك القلم إلى الزاوية العلوية اليسرى من الورق
- انقر على زر التشغيل لبدء الرسم
مهم: لا تقم بتغيير معدل الباود.

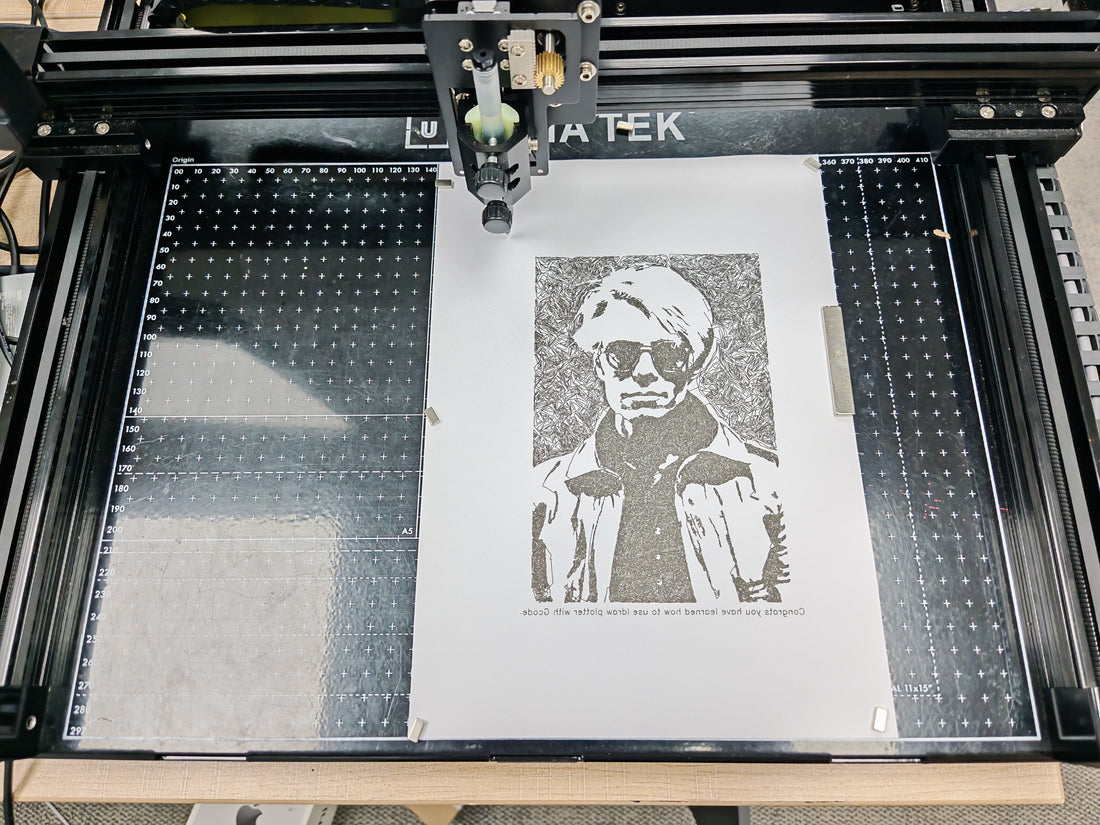

نتائج نموذجية
فيما يلي صور توضح واجهة UGS والأعمال الفنية التي أُنشئت باستخدام راسم القلم UUNA TEK 3.0.
ساهم في كتابة هذه المقالة @Mandeep Singh.
