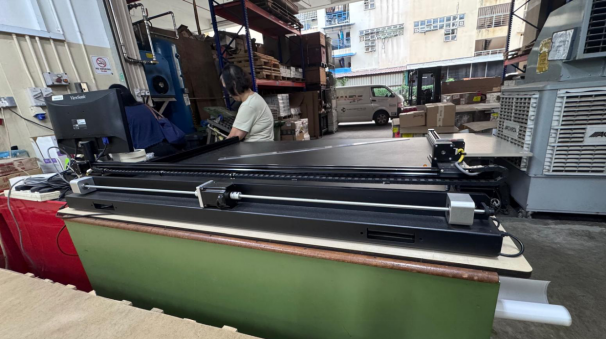

أعدّت شركة Oliver Company Pte Ltd دراسة الحالة والبرنامج التعليمي هذا، وهي شركة رائدة في توفير حلول التقطيع بالقوالب من سنغافورة تتمتع بخبرة تزيد على خمسة عقود في هذا المجال. تأسست شركة 1970، وقد حظيت OliverCo منذ فترة طويلة باعتراف واسع بفضل دقتها وموثوقيتها وحرفيتها في خدمة كبار الطابعين وشركات التغليف والمصنّعين في منطقة آسيا والمحيط الهادئ. ومن خلال دمج راسم الأقلام UUNA TEK 3.0 في سير عملها الإنتاجي، ارتقت OliverCo بدقة التصميم، وبسّطت عملية إعداد النماذج الأولية، وعزّزت التزامها بالجودة والكفاءة المتميزتين، محققةً نتائج أسرع وأكثر اتساقًا لعملائها.
إن راسم الأقلام UUNA TEK 3.0 هو روبوت احترافي للرسم والكتابة، صُمّم للفنانين والمصممين والمهندسين الذين يتطلبون الدقة والسرعة والموثوقية. سيرشدك هذا الدليل التفصيلي خطوة بخطوة خلال كل شيء، بدءًا من فكّ التغليف وصولًا إلى أول عملية رسم إنتاجية، لضمان الأداء الأمثل والاستقرار طويل الأمد.
1. فكّ التغليف وتحقّق من جميع المكوّنات
افتح العبوة بحذر لتجنّب إتلاف أي من المكوّنات.
تأكّد من تضمّن جميع العناصر:
- راسم الأقلام UUNA TEK 3.0
- دليل المستخدم
- وحدة تخزين بيانات USB
- مغناطيس
- محوّل الطاقة
- كابل توصيل الطاقة
- المنظّم الإضافي
افحص المنتج بحثًا عن أي أضرار ناتجة عن الشحن. إذا بدا أن أي جزء تالف، التقط صورًا للتوثيق وتواصل مع خدمة العملاء.
2. جهّز منطقة العمل
ضع راسم أقلام UUNA TEK 3.0 على سطح متين ومستوي مع توفير مساحة كافية حوله.
تأكد من أن مساحة العمل نظيفة وخالية من الغبار وبعيدة عن الاهتزاز أو الرطوبة.
خطّط لتمرير الكابلات بأمان إلى مأخذ الطاقة والكمبيوتر لتجنب التشابك أو العوائق.
3. ركّب الجهاز
اتبع دليل المستخدم خطوة بخطوة لتوصيل جميع الأجزاء - فالإعداد سهل ومباشر.
وصّل محول الطاقة والمنظّم الإضافي وفقًا للتعليمات.
إذا بدا أي جزء من العملية غير واضح، فارجع إلى أدلة الفيديو أو الوثائق المتاحة عبر الإنترنت التي توفرها UUNA TEK.
4. صِل جهازك بالكمبيوتر والبرنامج
صِل راسم الأقلام بجهاز الكمبيوتر عبر USB أو اتصال لاسلكي وفقًا للتعليمات.
شغّل برنامج التصميم المفضل لديك (مثل Impact 2016) وتأكد من التعرّف على الراسم.
حمّل أو افتح ملف التصميم المتجهي أو العمل الفني أو الرسم المخصص للرسم.
5. اضبط إعدادات الرسم
تحقق من وحدات القياس (ملم أو بوصة) وتأكد من ضبط المقياس على 100%، ما لم تكن بحاجة إلى تغيير الحجم.
عيّن أنواع الخطوط والأقلام المناسبة - مثل طبقات المخطط التفصيلي مقابل طبقات التعليقات التوضيحية.
اضبط حجم الورق أو الوسائط الصحيح ونقطة الأصل التي تتوافق مع تخطيط الرسم.
6. ثبّت القلم وأجرِ تشغيلًا تجريبيًا
ثبّت قلمك وفقًا للتعليمات. تأكد من أنه مثبت بإحكام ومستقيم ومتعامد مع الورق.
أجرِ تشغيلًا تجريبيًا (من دون خفض القلم) إذا كان البرنامج يدعم ذلك. يضمن هذا صحة مسار الحركة والاتجاه قبل الرسم الفعلي.
7. أجرِ رسمًا اختباريًا للمعايرة
أرسل ملف اختبار بسيطًا (مربعًا ودائرة وعلامات مسطرة بطول 10 سم).
راقب الحركة - يجب أن يتحرك القلم بسلاسة مع ضغط ثابت.
قِس الخطوط الناتجة للتأكد من دقتها. دوّن أي انحرافات في سجل مراقبة الجودة.
إذا لزم الأمر، اضبط ضغط القلم أو ارتفاعه بزيادات صغيرة وفقًا للدليل.
8. ابدأ مهمة الرسم
حمّل ملف التصميم النهائي للرسم.
تحقق مرة أخرى من جميع الإعدادات: حجم الوسيط، وإعداد القلم، ومحاذاة نقطة الأصل.
ابدأ المهمة وراقب الدقيقة الأولى للتأكد من التغذية السلسة ومحاذاة القلم بشكل صحيح.
9. الصيانة بعد التشغيل
غطِّ القلم أو خزّنه بشكل صحيح لمنع جفاف الحبر.
نظّف سطح الرسم لإزالة أي غبار أو حطام.
أوقف تشغيل الراسم إذا لن يُستخدم لفترة طويلة.
10. حافظ على تحديث البرامج والبرامج الثابتة
حدّث برامج UUNA TEK وبرامجها الثابتة بانتظام عند ظهور إشعار بذلك. يطرح فريق خدمة ما بعد البيع لدى العلامة التجارية تحديثات استباقية لتحسين التوافق والأداء.
أبرز مزايا الأداء — كيف تبدو النتائج الجيدة
إمكانية العمل بسرعة عالية: تصل سرعة الحركة على محوري XY إلى 15 بوصة/ثانية (38 سم/ثانية).
الدقة الأصلية: 2032 خطوة/بوصة (80 خطوة/مم) لحركة فائقة الدقة.
قابلية إعادة الإنتاج: عادةً ما تكون أفضل من 0.005 بوصة (0.1 مم) عند السرعات المنخفضة.
نصيحة احترافية: للحصول على أعمال فنية مفصلة أو معقدة، خفّض سرعة الرسم لتحقيق أفضل قابلية لإعادة الإنتاج وخطوط أكثر نظافة.
دليل سريع لاستكشاف الأخطاء وإصلاحها
لم يتم اكتشاف الجهاز: أعد توصيل الكابلات، وأعد تشغيل الراسم والكمبيوتر، وتأكد من اختيار برنامج التشغيل والمنفذ الصحيحين في برنامجك. (عادةً ما يتصل Impact 2016 بسلاسة.)
الخطوط تبدو بمقياس غير صحيح: تحقّق من اتساق الوحدات والمقياس بين ملف التصدير من CAD/CAM وإعدادات الراسم.
خطوط متذبذبة أو غير متسقة: أعد تثبيت القلم، وتحقق من حالة السن، وخفّض السرعة عند العمل على التفاصيل الدقيقة.
الخلاصة
يُعد إعداد راسم الأقلام UUNA TEK 3.0 أمرًا بسيطًا مع التحضير والمعايرة المناسبين. سواء كنت تُنتج رسومات تقنية أو فنًا توليديًا أو خطًا عربيًا، يضمن هذا الراسم عالي الدقة نتائج سلسة ومتسقة واحترافية في كل مرة.
ابقَ على اطلاع بأحدث إصدارات البرامج ونصائح الصيانة من UUNA TEK للحفاظ على أداء جهازك بأفضل مستوى.
